Расчет механического привода с цилиндрическим редуктором u=3.88

Национальный авиационный университет
Кафедра машиностроения
Курсовой проект по дисциплине "Детали машин"
На тему "Расчет и построение механического привода"
Helical spur gear speed reducer
Киев, 2013

В данном курсовом проекте рассмотрен механический привод для багажных конвейеров в аэропорту. Работа выполнена на английском языке. Привод включает в себя одноступенчатый цилиндрический редуктор, ременную передачу, электрический двигатель.

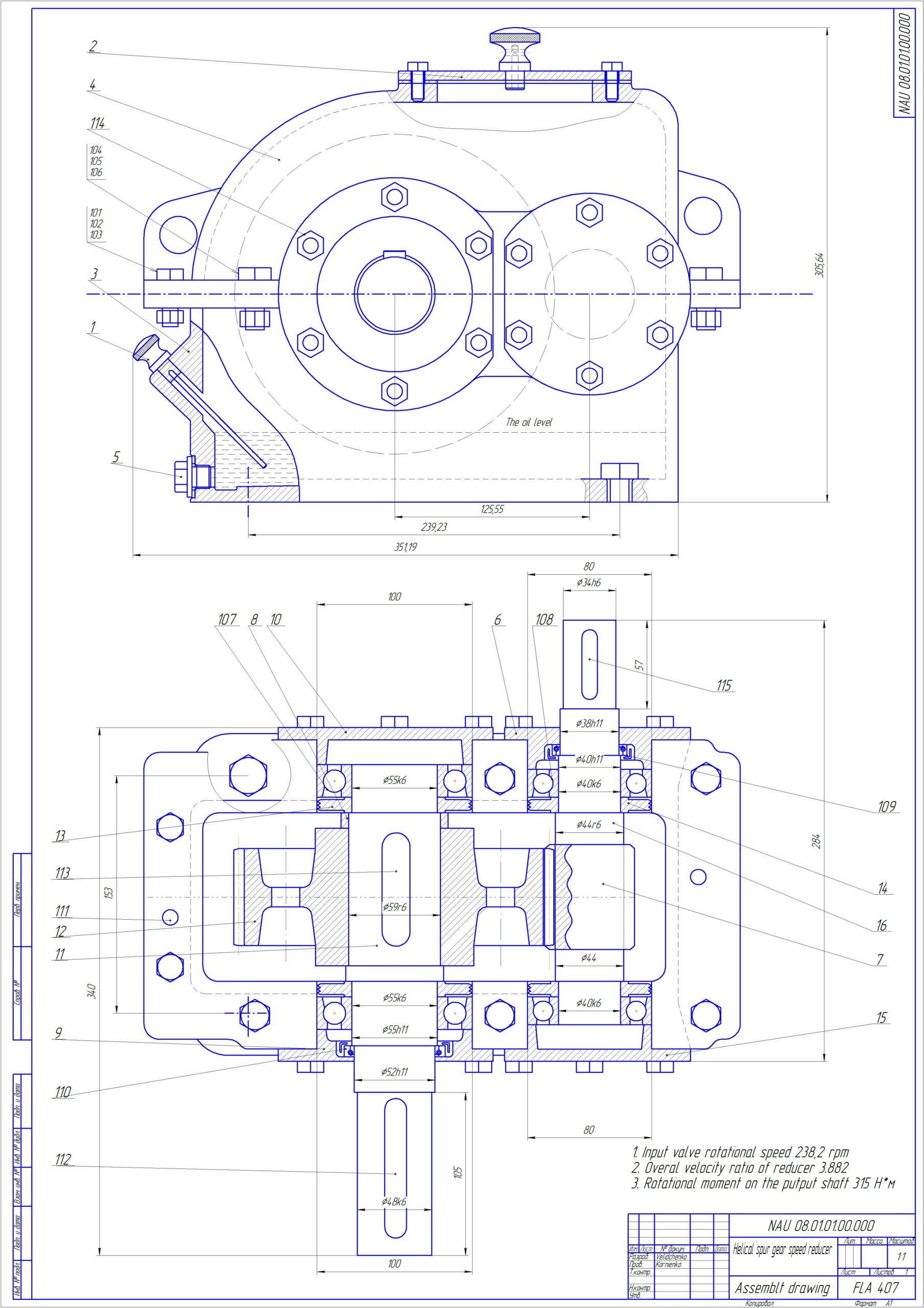

Курсовой проект содержит 2 сборочных чертежа формата А1, 4 листа спецификаций к ним ( по 2 на каждый), два чертежа деталировки в формате А3 ( ведомое колесо и ведомый вал), и пояснительную записку, включающую в себя расчеты.
Техническая характеристика привода:
Электродвигатель асинхронный 122МА6 (мощность 3кВт, частота вращения 1000 об/мин)
Редуктор цилиндрический одноступенчатый (u=3.882)
Частота вращения на выходном валу редуктора - 84.88 об/мин
Общее передаточное число привода - 11.7
Вращающий момент на выходном валу - 315 Нм

Техническая характеристика редуктора
1. Частота вращения быстроходного вала, об/мин 238,2
2. Общее передаточное число редуктора 3.882
3. Вращающий момент на выходном валу, 315 Н*м
