Рассчитать и спроектировать редуктор, входящий в электромеханический привод пластинчатого конвейера

Пензенский государственный технологический университет
Кафедра «Технология машиностроения»
Дисциплина Детали машин и основы конструирования
Спроектировать редуктор, входящий в электромеханический привод пластинчатого конвейера.
Пенза 2016

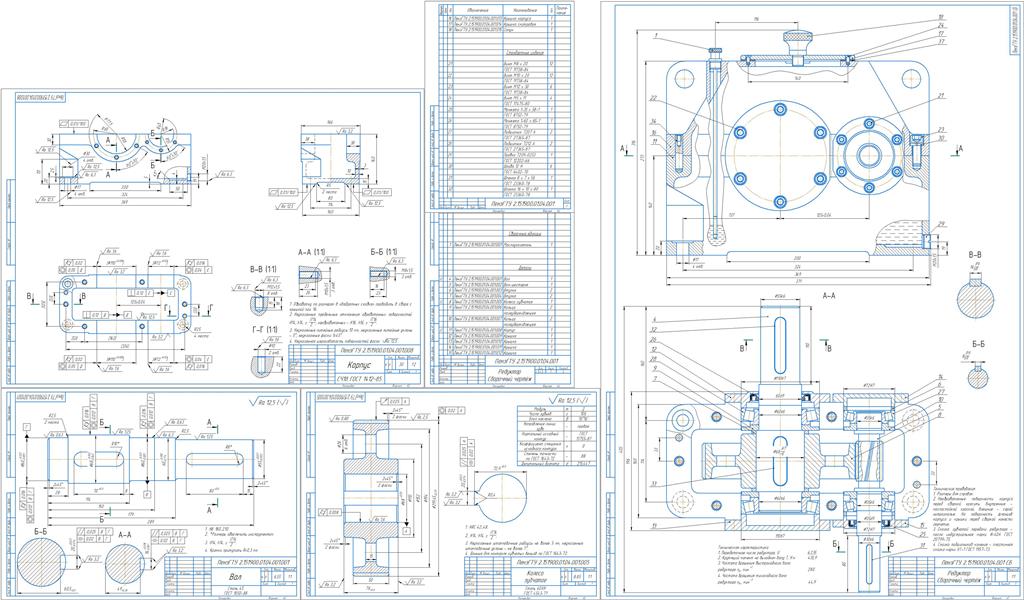

Пояснительная записка содержит 50 листов, 6 рисунков, 2 листа формата А1, 9 источников, 1 приложение.
ПРИВОД, ПЛАСТИНЧАТЫЙ КОНВЕЙЕР, ЗУБЧАТОЕ КОЛЕСО, МОДУЛЬ, ЧИСЛО ЗУБЬЕВ, МОЩНОСТЬ, ЧАСТОТА ВРАЩЕНИЯ, КРУ-ТЯЩИЙ МОМЕНТ.
Объектом проектирования является редуктор, входящий в электромеханический привод пластинчатого конвейера.
Цель работы – спроектировать редуктор, входящий в электромеханический привод пластинчатого конвейера.
В результате проведённой работы спроектирован редуктор, входящий в электромеханический привод пластинчатого конвейера.

Содержание
1 Описание конструкции
2 Выбор двигателя
3 Кинематический расчёт
4 Расчёт зубчатой передачи
5 Расчёт клиноремённой передачи
6 Расчёт цепной передачи
7 Предварительный расчёт валов редуктора
8 Расчёт выходного вала редуктора
9 Расчёт подшипников качения
10 Расчёт шпоночных соединений
11 Технико-экономические расчёты
12 Техника безопасности
Список литературы
Приложение А Спецификация

Исходные данные
тяговое усилие цепи 2,5 кН
скорость движения цепи 0,6 м/с
диаметр тяговой звёздочки 550 мм
