Операция Укомплектация-2

Редуктор 3х ступенчатый

Редуктор коническо цилиндрический ВГМХА 134/1 Кафедра графики
и технической механики

Техническая характеристика
Р =3,2 кВт
u =40
n =960 мин
n =384 мин
n =96 мин
n =24 мин

u =2,5
z =25
z =63
m =2,5

u =4
z =25
z =100
m =2,5
=12,43

u =4
z =25
z =100
m =4

Состав: Вид общий (ВО) Язык документа

Софт: КОМПАС-3D, CDW

Просмотр файлов

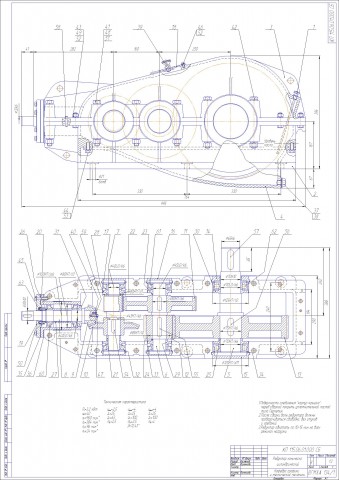

Чертеж сборка редутора.cdw
