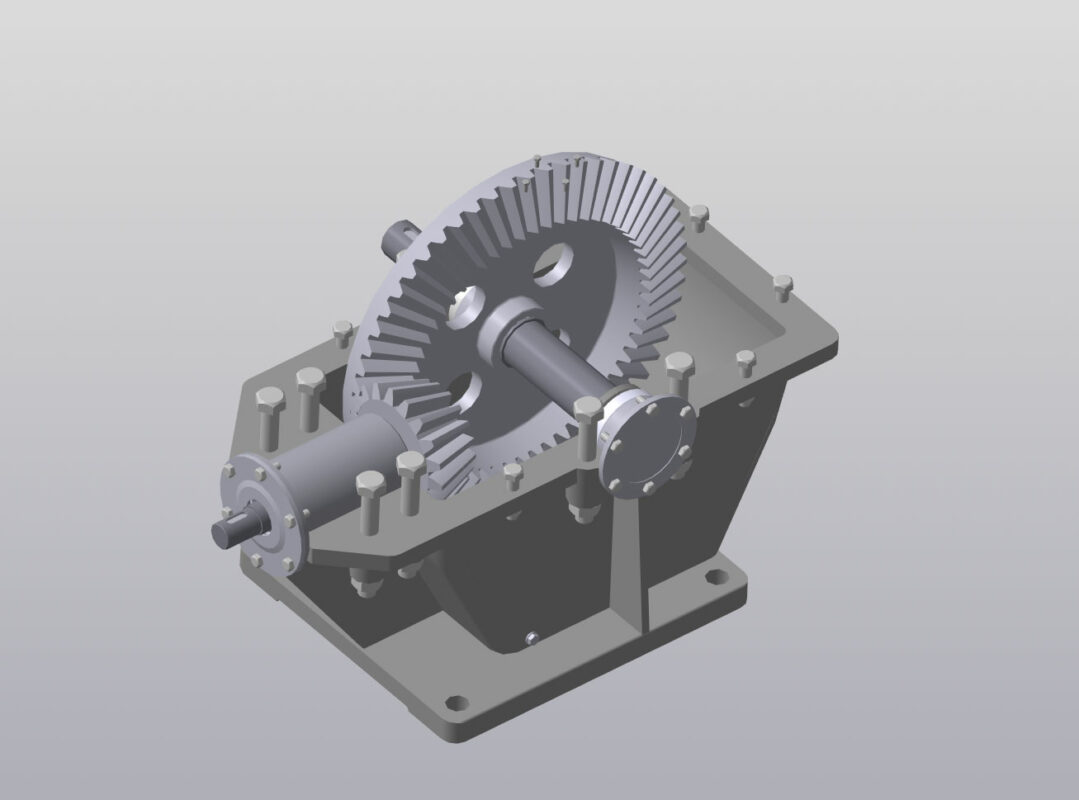

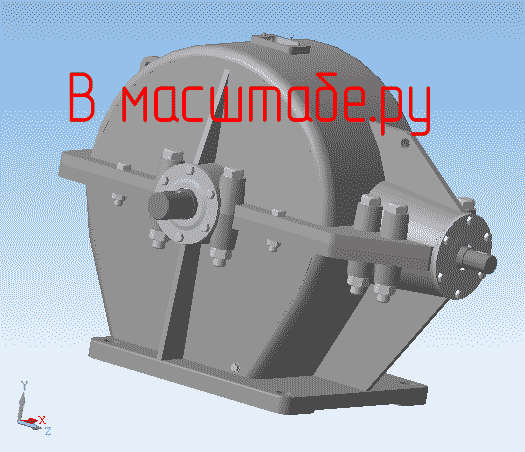

Редуктор конический одноступенчатый 3D

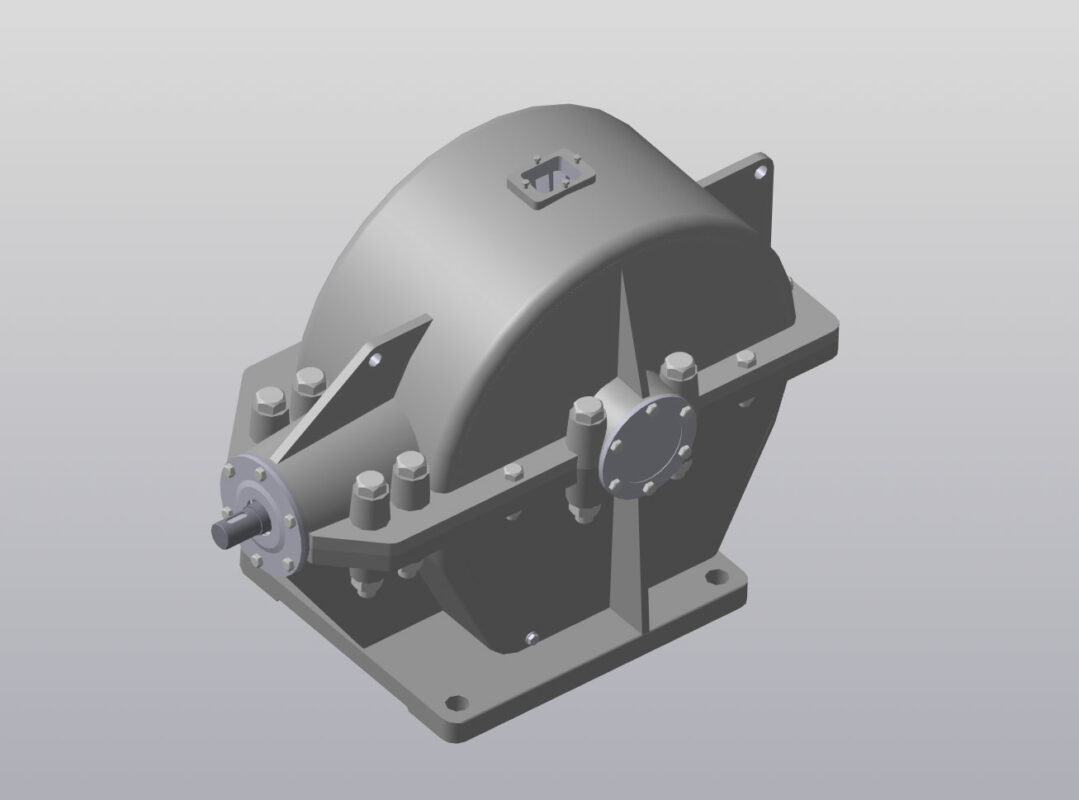

Редуктор конический одноступенчатый
Техническая характеристика:

  • Передаточное число U = 3,15
  • Число зубьев шестерни Zш = 18
  • Число зубьев колеса Zк = 57
  • Внешний окружной модуль модуль Mе = 14
  • Внешнее делительное конусное растояние Re = 0 мм
  • Внешний делительный диаметр шестерни deш = 252 мм
  • Внешний делительный диаметр колеса deк = 798 мм
  • К.П.Д. - 0,95
  • Номинальный вращающий момент на ведомом валу M = 2000 Н*м
  • Угловая скорость ведомого вала w = 15 1/c
  • Тип и номер установленных подшипников: радиально-упорные роликовые, №7315, №7218
  • Материал шестерни - сталь 40Л
  • Материал колеса - сталь 40
  • Диаметр входного конца ведущего вала dвх = 56 мм
  • Диаметр выходного конца ведомого вала dвих = 80 мм

Чертежи формата:

  • Редуктор.a3d
  • Вал ведомый.m3d
  • Вал ведущий.m3d
  • Втулка_1.m3d
  • Втулка_2.m3d
  • Зубчатая шестерня.m3d
  • Зубчатое колесо.m3d
  • Кольцо маслоуд_1.m3d
  • Кольцо маслоуд_2.m3d
  • Корпус.m3d
  • Крышка подшипника 1.m3d
  • Крышка подшипника 2 (гл).m3d
  • Крышка подшипника 2 (нс).m3d
  • Крышка смотрового отверстия.a3d
  • Крышка.m3d
  • Подшипник 7218.m3d
  • Подшипник 7315.m3d
  • Пробка.m3d
  • Стакан.m3d
  • Шпонка_12.m3d
  • Шпонка_22.m3d
  • Щуп.m3d
  • Крепежные элементы
  • Болт М16.m3d
  • Болт М24.m3d
  • Болт М36.m3d
  • Болт М8.m3d
  • Гайка 24,6.m3d
  • Гайка 36,6.m3d
  • Упорная гайка.m3d
  • Упорная шайба.m3d

Состав: 3D Сборка Язык документа

Софт: Компас (3D Модель)

Каталог / Машиностроение и механика / Детали машин / Редукторы / Редуктор конический одноступенчатый 3D
