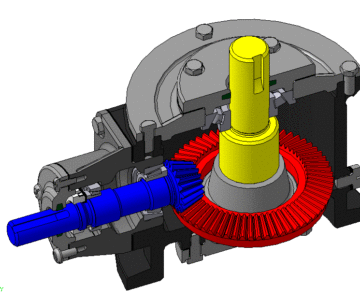

Редуктор конический u=3,55

Оренбургский Государственный Университет
Кафедра машиноведения
Курсовой проект по дисциплине "Детали машин"
На тему "Привод ленточного транспортера"
Оренбург 2016

Исходные данные :
срок службы передачи 25000 часов
передаточное число конической передачи = 3,55
скорость ленты = 0,85 м/с
усилие на ленте = 8000 Н
В данном курсовом проекте производится расчет конической передачи исходя из условия контактной прочности зубьев колеса и вала - шестерни
Работа содержит:

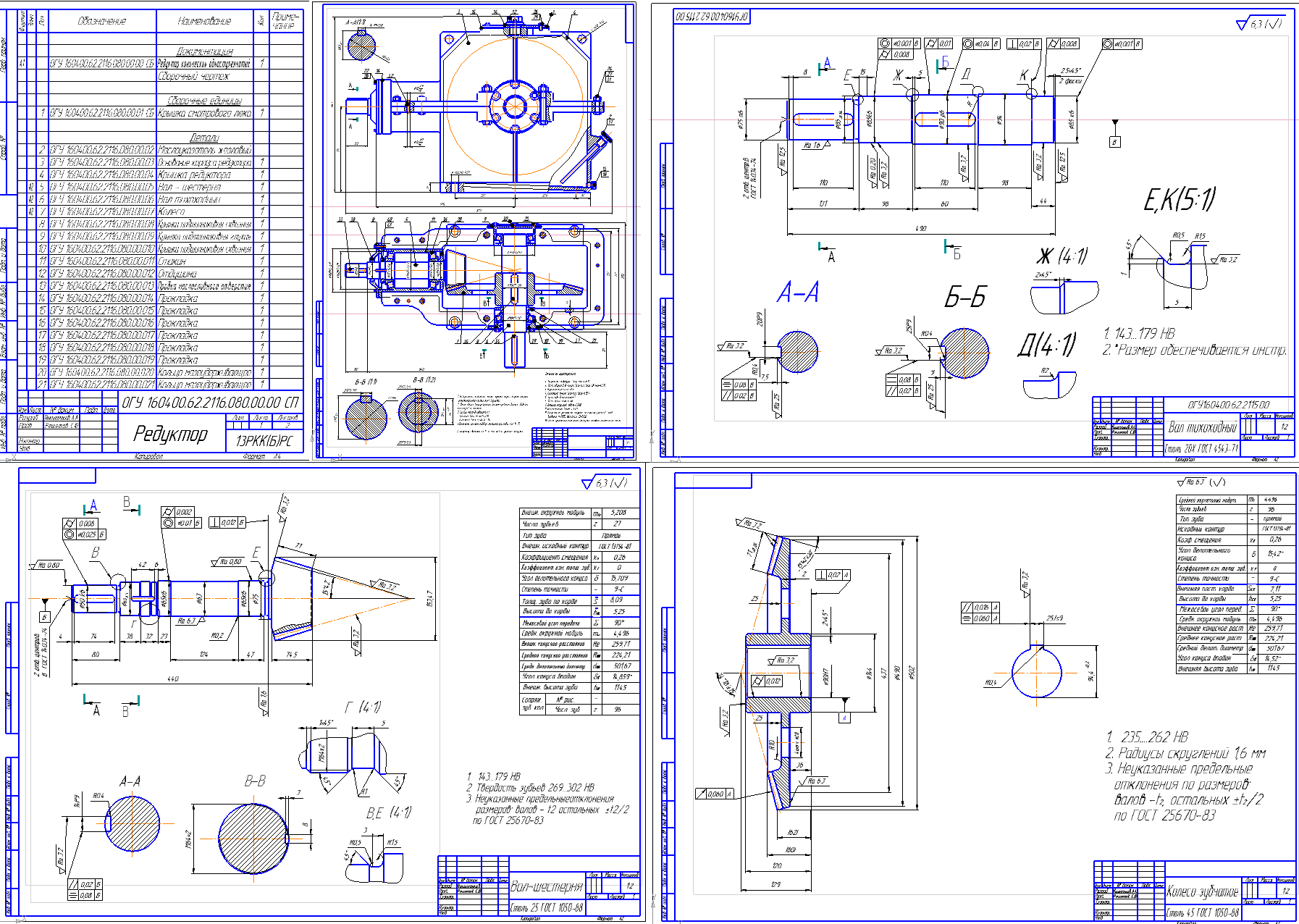

пояснительную записку с расчетами , графическую часть ( сборочный чертеж, чертеж колеса, тихоходного вала, вала-шестерни, компоновку редуктора) и спецификацию к чертежам

Техническая характеристика
1. Мощность на ведущем валу, кВт-6,848
2. Число оборотов в минуту ведомого вала, об/мин-40,96
3. Передаточное число-3,55
4. Крутящий момент ведомого вала-1602,4
5. Число зубьев шестерни-27
6. Число зубьев колеса-96
7. Внешний окружной модуль-5,208
8. Объем мсляной ванны, л-5,49
9. Допускаемая радиальная нагрузка консольных участков валов:
входного, Н-5000, выходного, Н-7200
10. Плечо приложения консольной нагрузки-половина длины посад. места

Состав: Сборочный чертеж СБ, колесо коническое , вал тихоходный , вал- шестерня , спецификация, пояснительная записка Язык документа

Софт: КОМПАС-3D 14

Сайт: www

Файлы:
Я СДЕЛЯЛЬ/
Я СДЕЛЯЛЬ/Тихоходный готовое почти.cdw
Я СДЕЛЯЛЬ/компоновка14.frw
Я СДЕЛЯЛЬ/быстроходный.cdw
Я СДЕЛЯЛЬ/Cпец..cdw
Я СДЕЛЯЛЬ/пояснительная записка .docx
Я СДЕЛЯЛЬ/сборочный чертеж..cdw
Я СДЕЛЯЛЬ/титульник.doc
Я СДЕЛЯЛЬ/Чертеж зубчатое колесо.cdw
