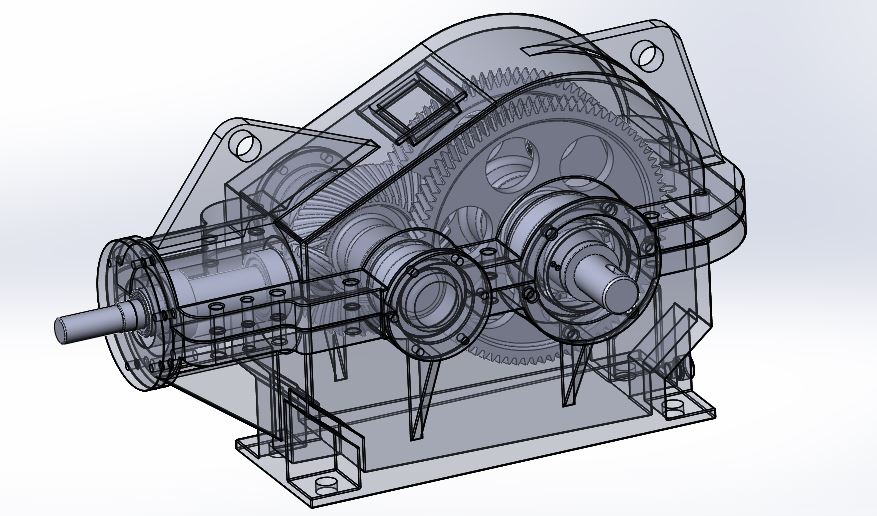

Редуктор коническо-цилиндрический двухступенчатый U= 24.17

UРедуктор коническо-цилиндрический двухступенчатый с раздвоенной цилиндрической передачей, круглым профилем зубьев в конической передачи, косым в цилиндрической. Подшипники: на вал-шестерне 7205А, на 2 вале 72007007, на выходном вале 209. Модули и числа зубьев: коническая m=3 z1=17 z2=48, цилиндрическая m=2,5 z1=19 z2=78. 1. Передеваемая мощность: 7.35 кВт; 2. Частота вращения тихоходного вала: 60 об. мин; 3. Крутящий момент на тихоходном валу: 891 Н*м; 4. Срок службы: 18243 часов; 5. Передаточное число редуктора: 24.17.

Состав: 3D Сборка

Софт: SolidWorks 2014

Файлы:

Каталог
Машиностроение и механика
Детали машин
Редукторы
Редуктор коническо-цилиндрический двухступенчатый U= 24.17

Редуктор ЦР/

Редуктор ЦР/Корпус.SLDPRT

Редуктор ЦР/Средний вал/

Редуктор ЦР/Средний вал/Кон колесо с цил шестерн.SLDPRT

Редуктор ЦР/Средний вал/Втулка между шестерней и колесом-шестерней.SLDPRT

Редуктор ЦР/Средний вал/Крышка 2 шт.SLDPRT

Редуктор ЦР/Средний вал/Втулка 2шт.SLDPRT

Редуктор ЦР/Средний вал/Втулка между подшипником и колесом-шестерней.SLDPRT

Редуктор ЦР/Средний вал/Вал.SLDPRT

Редуктор ЦР/Средний вал/Assem5.SLDASM

Редуктор ЦР/Средний вал/Подшипник/

Редуктор ЦР/Средний вал/Подшипник/Тузик.SLDPRT

Редуктор ЦР/Средний вал/Подшипник/Поджипник.SLDASM

Редуктор ЦР/Средний вал/Подшипник/Мегафон.SLDPRT

Редуктор ЦР/Средний вал/Подшипник/Кольца.SLDPRT

Редуктор ЦР/Средний вал/Шпонка.SLDPRT

Редуктор ЦР/Средний вал/Галавня.SLDPRT

Редуктор ЦР/Выходной вал/

Редуктор ЦР/Выходной вал/Выхвал.SLDASM

Редуктор ЦР/Выходной вал/Крышка выходного вала два.SLDPRT

Редуктор ЦР/Выходной вал/Втулка под вых вал.SLDPRT

Редуктор ЦР/Выходной вал/Уплотнение на вых вал.SLDPRT

Редуктор ЦР/Выходной вал/Вал выходной.SLDPRT

Редуктор ЦР/Выходной вал/Втулка на вых вал 2шт.SLDPRT

Редуктор ЦР/Выходной вал/Шпонка на вых вал 2шт.SLDPRT

Редуктор ЦР/Выходной вал/Колесо.SLDPRT

Редуктор ЦР/Выходной вал/Крышка выходного вала один.SLDPRT

Редуктор ЦР/Вал как вал/

Редуктор ЦР/Вал как вал/Контрагайка.SLDPRT

Редуктор ЦР/Вал как вал/Валик.SLDPRT

Редуктор ЦР/Вал как вал/swxJRNL.swj

Редуктор ЦР/Вал как вал/Assem2.SLDASM

Редуктор ЦР/Вал как вал/Крышевальня.SLDPRT

Редуктор ЦР/Вал как вал/Втулочка.SLDPRT

Редуктор ЦР/Вал как вал/Втулище.SLDPRT

Редуктор ЦР/Вал как вал/Уплотнялка.SLDPRT

Редуктор ЦР/Вал как вал/Подшипник/

Редуктор ЦР/Вал как вал/Подшипник/Ловкольца.SLDPRT

Редуктор ЦР/Вал как вал/Подшипник/Сепаратор.SLDPRT

Редуктор ЦР/Вал как вал/Подшипник/Ловшарик.SLDPRT

Редуктор ЦР/Вал как вал/Подшипник/Assem1.SLDASM

Редуктор ЦР/Вал как вал/Стаканина.SLDPRT

Редуктор ЦР/Затычка.SLDPRT

Редуктор ЦР/Part1.SLDPRT

Редуктор ЦР/Радуктор.SLDASM

Редуктор ЦР/Подшипники/

Редуктор ЦР/Подшипники/Хардсепаратор.SLDPRT

Редуктор ЦР/Подшипники/Хардподшипник.SLDASM

Редуктор ЦР/Подшипники/Хардкольца.SLDPRT

Редуктор ЦР/Подшипники/Подшипник Игоря.SLDPRT

Редуктор ЦР/Подшипники/Хардшарик.SLDPRT

Редуктор ЦР/Крышка.SLDPRT
