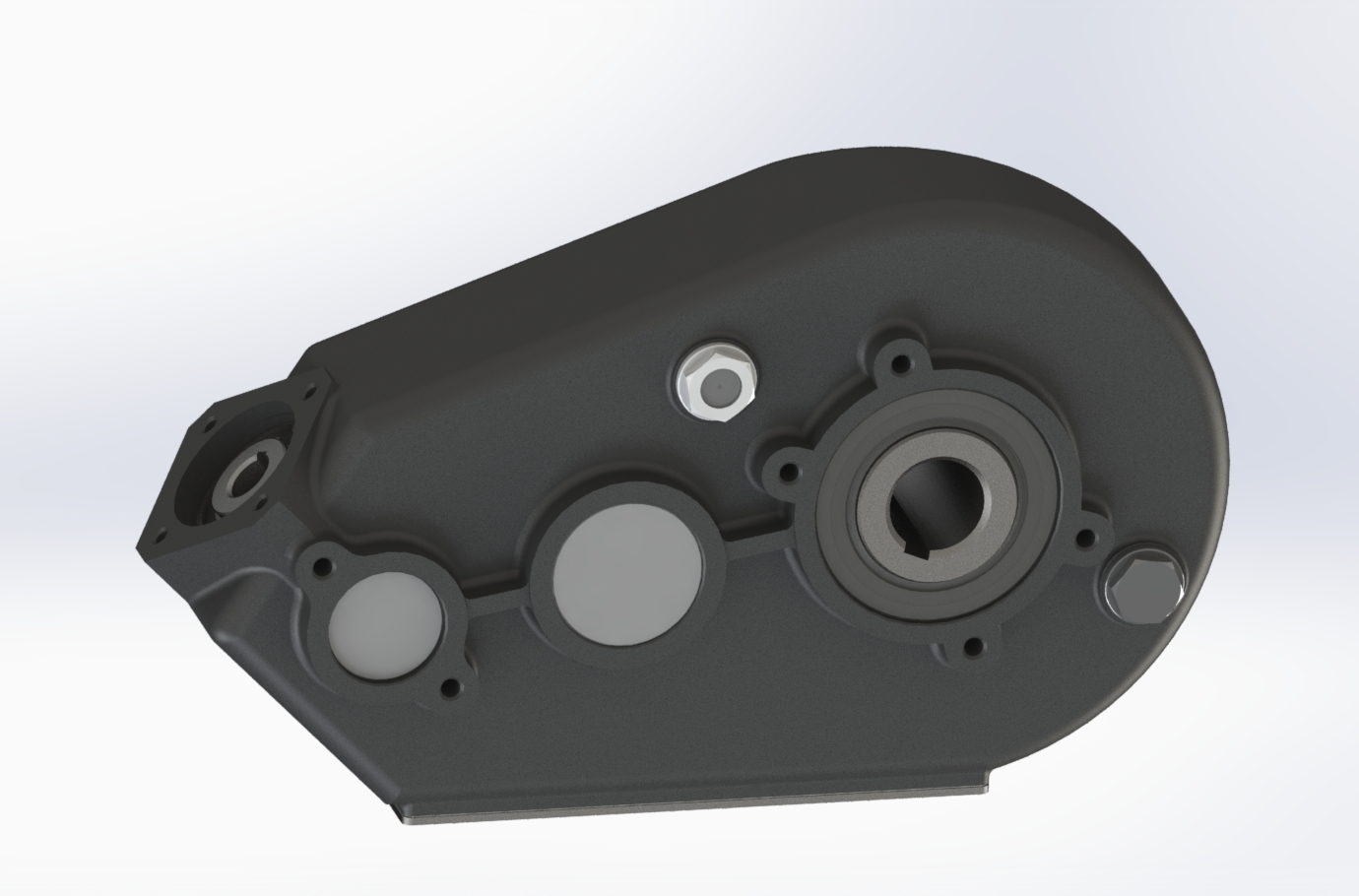

Редуктор трехступенчатый (первая ступень коническая передача)

Редуктор трехступенчатый - первая ступень коническая передача и две цилиндрические.
передаточное отношение 35:1
Максимальный момент на выходном валу Мвых =4000 Н*м

Состав: 3D Сборка

Софт: SolidWorks 2016

Файлы:
редуктор трехступенчатый/
редуктор трехступенчатый/Кольцо В25 ГОСТ 13942-86.SLDPRT
редуктор трехступенчатый/Шпонка 2-8x7x25 ГОСТ 23360-78.SLDPRT
редуктор трехступенчатый/Подшипник 6305-Z (ф. FAG).SLDPRT
редуктор трехступенчатый/Подшипник 6208-Z (ф. FAG).SLDPRT
редуктор трехступенчатый/RT 5000412-01 Шайба регулировочная.SLDPRT
редуктор трехступенчатый/Подшипник 6010-Z (ф. FAG).SLDPRT
редуктор трехступенчатый/RT 5000414 Шайба.SLDPRT
редуктор трехступенчатый/RT 5000612 Вал-шестерня.SLDPRT
редуктор трехступенчатый/RT 5000201 Корпус.SLDPRT
редуктор трехступенчатый/RT 5000604 Шестерня.SLDPRT
редуктор трехступенчатый/RT 5000603 Шестерня.SLDPRT
редуктор трехступенчатый/Уплотнительная крышка GSA 80 12 506577.SLDPRT
редуктор трехступенчатый/Кольцо В62 ГОСТ 13943-86.SLDPRT
редуктор трехступенчатый/Кольцо В50 ГОСТ 13942-86.SLDPRT
редуктор трехступенчатый/RT 5000601 Шестерня.SLDPRT
редуктор трехступенчатый/RT 5000413 Шайба.SLDPRT
редуктор трехступенчатый/Шпонка 12x8x32 ГОСТ 23360-78.SLDPRT
редуктор трехступенчатый/RT 5000412 Шайба регулировочная.SLDPRT
редуктор трехступенчатый/Кольцо В95 ГОСТ 13942-86.SLDPRT
редуктор трехступенчатый/RT 5000401 Крышка.SLDPRT
редуктор трехступенчатый/TKTG33SO Сапун (ф. MP Filtri).SLDPRT
редуктор трехступенчатый/Уплотнительная крышка GSA 62 8 440418.SLDPRT
редуктор трехступенчатый/Подшипник 6017-Z (ф. FAG).SLDPRT
редуктор трехступенчатый/LCPG33N Глазок (ф. MP Filtri).SLDPRT
редуктор трехступенчатый/RT 5000411 Шайба.SLDPRT
редуктор трехступенчатый/Кольцо В80 ГОСТ 13943-86.SLDPRT
редуктор трехступенчатый/Манжета BAUMSLX7 85-130-10.SLDPRT
редуктор трехступенчатый/RT 5000000 Редуктор.SLDASM
редуктор трехступенчатый/RT 5000602 Шестерня.SLDPRT
редуктор трехступенчатый/RT 5000611 Вал-шестерня.SLDPRT
редуктор трехступенчатый/Кольцо В130 ГОСТ 13943-86.SLDPRT
редуктор трехступенчатый/RT 5000615 Муфта.SLDPRT
редуктор трехступенчатый/RT 5000001 Прокладка.SLDPRT
