Редуктор трехступенчатый цилиндрический U=8

Кафедра "Детали машин" Уральского федерального университета.
В данной работе производится расчет привода.
Основными требованиями, предъявляемыми к машине являются: высокая производительность, надежность, технологичность, ремонтопригодность, минимальные габариты и масса, удобство эксплуатации, экономичность, техническая эстетика. Все эти требования учитываются в процессе проектирования и конструирования.
В ходе работы над проектом делается анализ назначения и условий, в которых находиться каждая проектируемая деталь и выбирается более рациональное конструктивное решение с учетом монтажных, эксплуатационных и экономических требований. При проектировании производятся кинематические расчеты, определяются силы, действующие на звенья, производятся расчеты конструкций на прочность, решаются вопросы, связанные с выбором материала и наиболее технологичных форм деталей. Также продумывается вопрос сборки и разборки узлов и машин в целом.
Вся работа выполняется с действующими стандартами и нормами.

Технические характеристики
1. Момент на выходном валу - 541 Нм
2. Частота вращения выходного вала - 100
3. Общее передаточное отношение U = 8
4 Основные парраметры зубчатых зацеплений

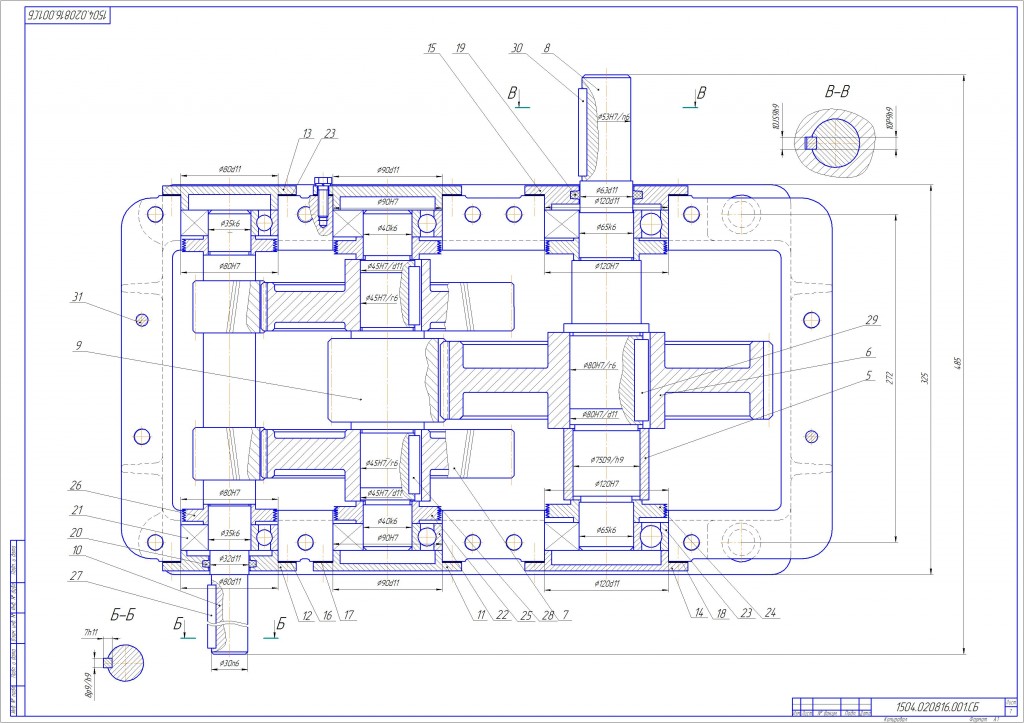

Состав: Сборочный чертеж(СБ), Вид общий (ВО), Спецификация, Деталировка, ПЗ Язык документа

Софт: Компас v13, CDW
