топ За месяцРедуктор Ц-200Н
Передаточное число U = 5
Число зубьев шестерни Zш = 20
Число зубьев колеса Zк = 100
Модуль зубчатого зацепления m = 7
Межосевое растояние а = 420 мм
Диаметр шестерни dш = 140 мм
Диаметр колеса dк = 700 мм
Угол наклона зубьев - 0 град.
К.П.Д. - 0,97
Номинальний вращающий момент на ведомом валу M = 2000 Н*м
Угловая скорость ведомого вала w = 300 1/c
Тип и номер установленых подшипников:
радиально-упорные роликовые, №7312, №7218
Материал шестерни - сталь 40Л
Материал колеса - сталь 40
Диаметр входного конца ведущего вала dвх = 50 мм
Диаметр выходного конця ведомого вала dвих = 80 мм

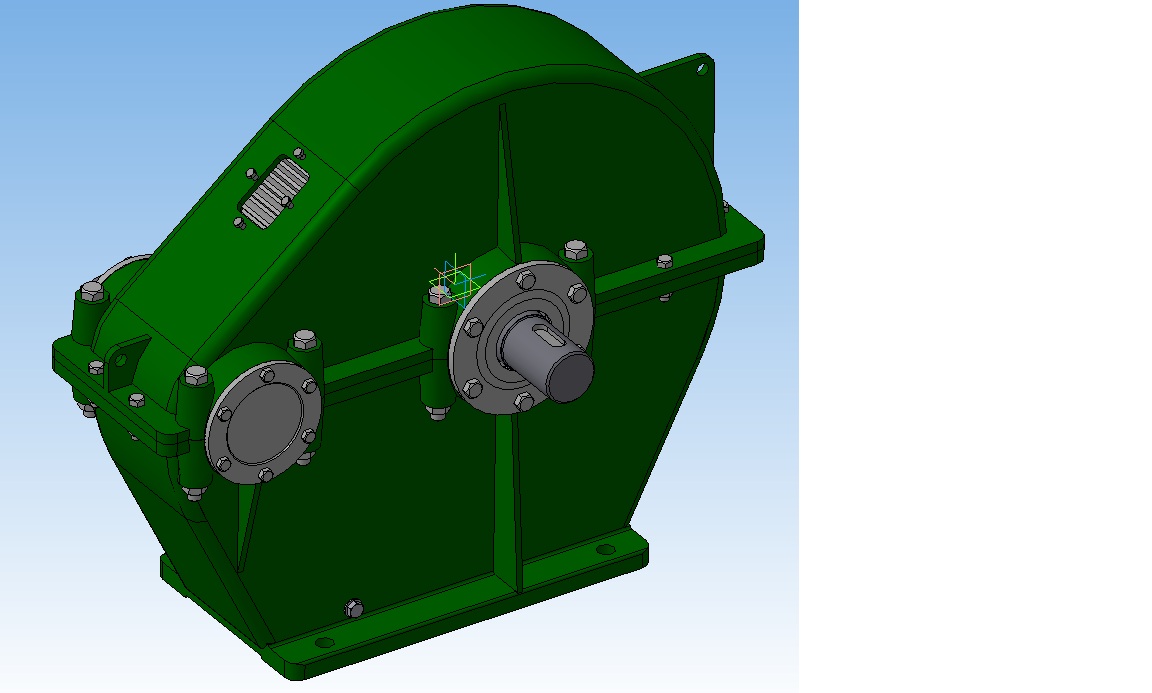

Состав: 3D сборка
Софт: КОМПАС-3D HomeV16
