Редуктор цилиндрический двухступенчатый

Донской Государственный Технический Университет
Кафедра Технология Машиностроения
Курсовой проект по дисциплине "Детали машин"
На тему: " Расчёт привода ленточного конвейера"
Ростов 2014

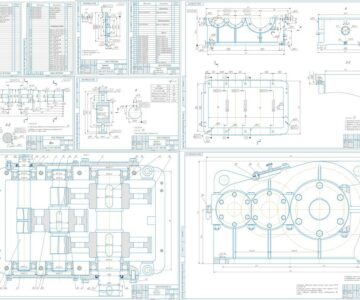

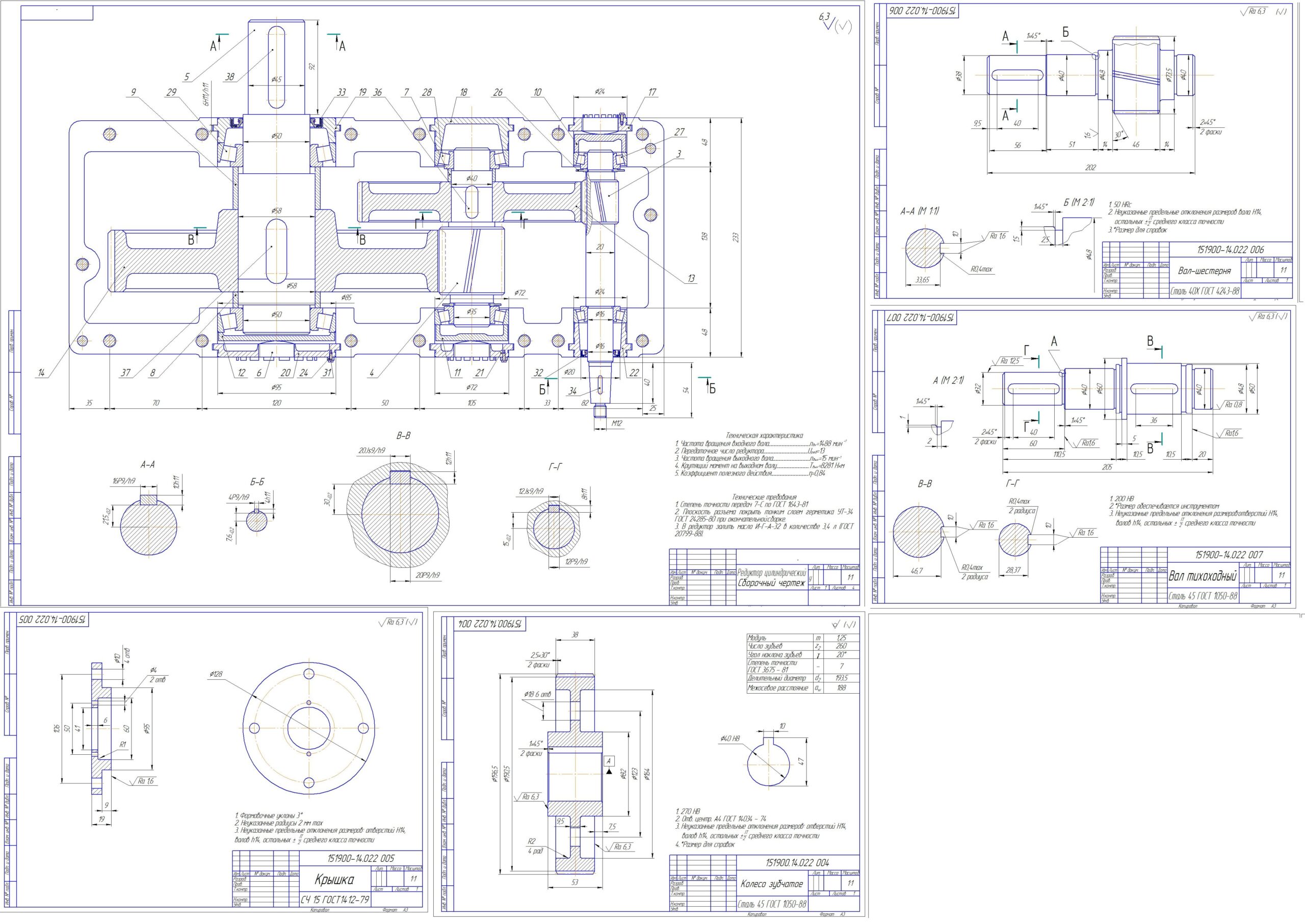

В рамках данного курсового проекта рассмотрены расчеты и проектирование привода общего назначения, который включает в себя электрический двигатель, цепную передачу и двухступенчатый цилиндрический редуктор. Графическая часть содержит общий вид привода, сборочный чертеж редуктора и 3 чертежа деталировки редуктора (вал тихоходный, шестерня, колесо).
Курсовой проект содержит 2 листа формата А1, 3 листа формата А3, 2 спецификации,29 страница пояснительной записки.
Разрабатываемый привод предназначен для промышленного применения в различных отраслях машиностроения.
Привод — совокупность устройств, предназначенных для приведения в действие машин. Состоит из двигателя, силовых передач и системы управления.
Силовая передача (трансмиссия) — совокупность сборочных единиц и механизмов, соединяющих двигатель с рабочим органом механизма или машины. Для передач вращательного движения различают передачи трения (ременные) и передачи зацепления (зубчатые, червячные, цепные и др.).

Техническая характеристика привода:
Электродвигатель асинхронный 4А80В4У3 (с мощностью NЭ = 1,5 кВт и частотой вращения вала nдв = 1500 об/мин.)
Редуктор цилиндрический двухступенчатый (u=19)
Частота вращения на выходном валу редуктора - 15 об/мин
Общее передаточное число привода - 39
Вращающий момент на выходном валу - 821 Нм

Техническая характеристика редуктора
1. Частота вращения быстроходного вала, об/мин 1488
2. Общее передаточное число редуктора 39
3. Передаточное число быстроходной ступени 13
4. Передаточное число тихоходной ступени 3
5. Вращающий момент на тихоходном валу, Нм 821

Состав: Редуктор(СБ), Деталировка(глухая крышка, вал ведомый, вал ведущий, зубчатое колесо коническое, рама) монтажная схема(СБ), Спецификация, Записка Язык документа

Софт: КОМПАС-3D 14
