Редуктор цилиндрический двухступенчатый с планетарной передачей

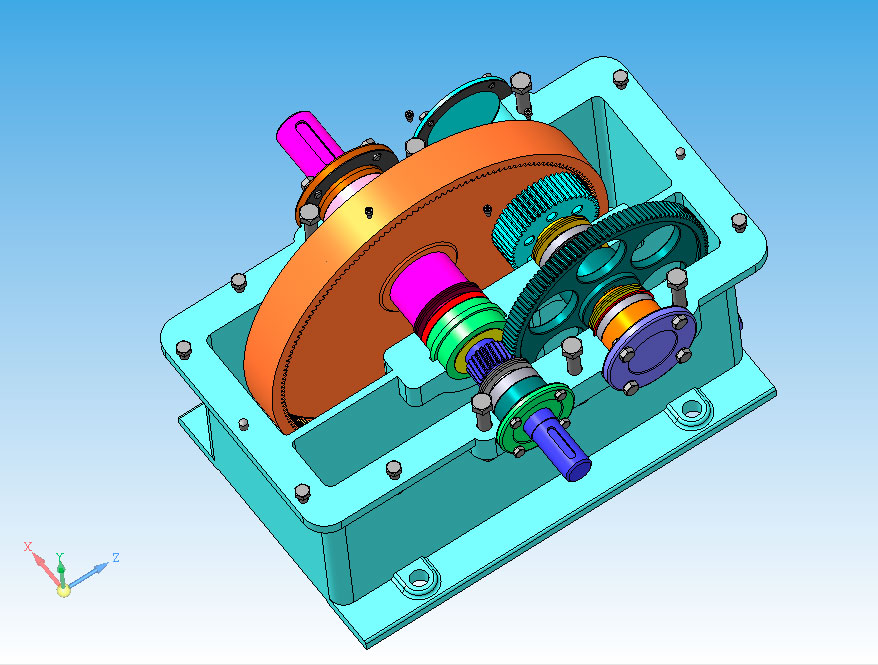

Приведены 3D-модели всех деталей и сборок редуктора. Модель выполнена по чертежам
Технические характеристики:
Передаточные числа
Группа 1: 10; 20; 31,5; 40
Группа 2: 8; 12,5; 16; 25
Номинальный крутящий момент на выходном валу при длительной работе с постоянной нагрузкой Н*м непрерывный (Н) ПВ=100%: 315
Коэффициент полезного действия, не менее, %: 97
Масса редуктора, не более, кг 21

Состав: 3D Детали, 3D Сборка

Софт: КОМПАС-3D 13

Файлы:

Каталог
Машиностроение и механика
Детали машин
Редукторы
Редуктор цилиндрический двухступенчатый с планетарной передачей

5ШР34/

5ШР34/Сборки/

5ШР34/Сборки/5ШР34-001Сб - Вал и косозубое колесо.a3d

5ШР34/Сборки/5ШР34-002Сб - Крышка входного вала.a3d

5ШР34/Сборки/5ШР34-005Сб - Выходной вал.a3d

5ШР34/Сборки/5ШР34-000Сб - Редуктор.a3d

5ШР34/Сборки/5ШР34-004Сб - Указатель уровня масла.a3d

5ШР34/Сборки/ГОСТ 8338-75 - Подшипник 7000910.a3d

5ШР34/Сборки/5ШР34-003Сб - Крышка выходного вала.a3d

5ШР34/Детали/

5ШР34/Детали/5ШР34-018 - Кольцо маслосъемное входного вала.m3d

5ШР34/Детали/5ШР34-015 - Шайба концевая промежуточного вала.m3d

5ШР34/Детали/5ШР34-016 - Крышка подшипника промежуточного вала.m3d

5ШР34/Детали/7000910 - Обойма вн.m3d

5ШР34/Детали/5ШР34-007 - Кольцо маслосъемное промежуточного вала.m3d

5ШР34/Детали/5ШР34-012 - Кольцо крышки подшипника промежуточного вала.m3d

5ШР34/Детали/5ШР34-039 - Пробка сливного отверстия.m3d

5ШР34/Детали/5ШР34-024 - Кольцо маслосъемное выходного вала.m3d

5ШР34/Детали/7000910 - Шарики.m3d

5ШР34/Детали/5ШР34-003 - Вал-шестерня.m3d

5ШР34/Детали/7000910 - Обойма.m3d

5ШР34/Детали/5ШР34-004 - Косозубая шестерня.m3d

5ШР34/Детали/5ШР34-013 - Кольцо распорное промежуточного вала.m3d

5ШР34/Детали/5ШР34-036 - Прокладка крышки люка.m3d

5ШР34/Детали/5ШР34-027 - Корпус.m3d

5ШР34/Детали/5ШР34-040 - Прокладка пробки.m3d

5ШР34/Детали/5ШР34-011 - Стопорная шайба.m3d

5ШР34/Детали/5ШР34-006 - Вал.m3d

5ШР34/Детали/5ШР34-030 - Прокладка крышки входного вала.m3d

5ШР34/Детали/5ШР34-041 - Стопорное кольцо.m3d

5ШР34/Детали/5ШР34-038 - Прокладка болта вентиляционного.m3d

5ШР34/Детали/5ШР34-025 - Кольцо крышки подшипника выходного вала.m3d

5ШР34/Детали/5ШР34-026 - Крышка выходного вала.m3d

5ШР34/Детали/5ШР34-028 - Указатель уровня масла.m3d

5ШР34/Детали/5ШР34-005 - Вал выходной.m3d

5ШР34/Детали/5ШР34-020 - Кольцо крышки подшипника входного вала.m3d

5ШР34/Детали/5ШР34-033 - Прокладка заглушки.m3d

5ШР34/Детали/5ШР34-035 - Крышка люка.m3d

5ШР34/Детали/5ШР34-008 - Кольцо маслосъемное промежуточного вала.m3d

5ШР34/Детали/5ШР34-023 - Кольцо маслосъемное выходного вала.m3d

5ШР34/Детали/5ШР34-014 - Кольцо распорное промежуточного вала.m3d

5ШР34/Детали/5ШР34-021 - Крышка входного вала.m3d

5ШР34/Детали/5ШР34-032 - Прокладка крышки промежуточного вала.m3d

5ШР34/Детали/5ШР34-002 - Шестерня ведущая.m3d

5ШР34/Детали/5ШР34-001 - Шестерня внутреннего зацепления.m3d

5ШР34/Детали/5ШР34-009 - Кольцо маслосъемное промежуточного вала.m3d

5ШР34/Детали/5ШР34-031 - Прокладка крышки выходного вала.m3d

5ШР34/Детали/5ШР34-034 - Крышка .m3d

5ШР34/Детали/5ШР34-029 - Кольцо резиновое.m3d

5ШР34/Детали/5ШР34-037 - Вентиляционный болт.m3d

5ШР34/Детали/5ШР34-022 - Стакан.m3d

5ШР34/Детали/5ШР34-019 - Кольцо маслосъемное входного вала.m3d

5ШР34/Детали/5ШР34-010 - Гайка промежуточного вала.m3d

5ШР34/Детали/5ШР34-017 - Заглушка промежуточного вала.m3d
