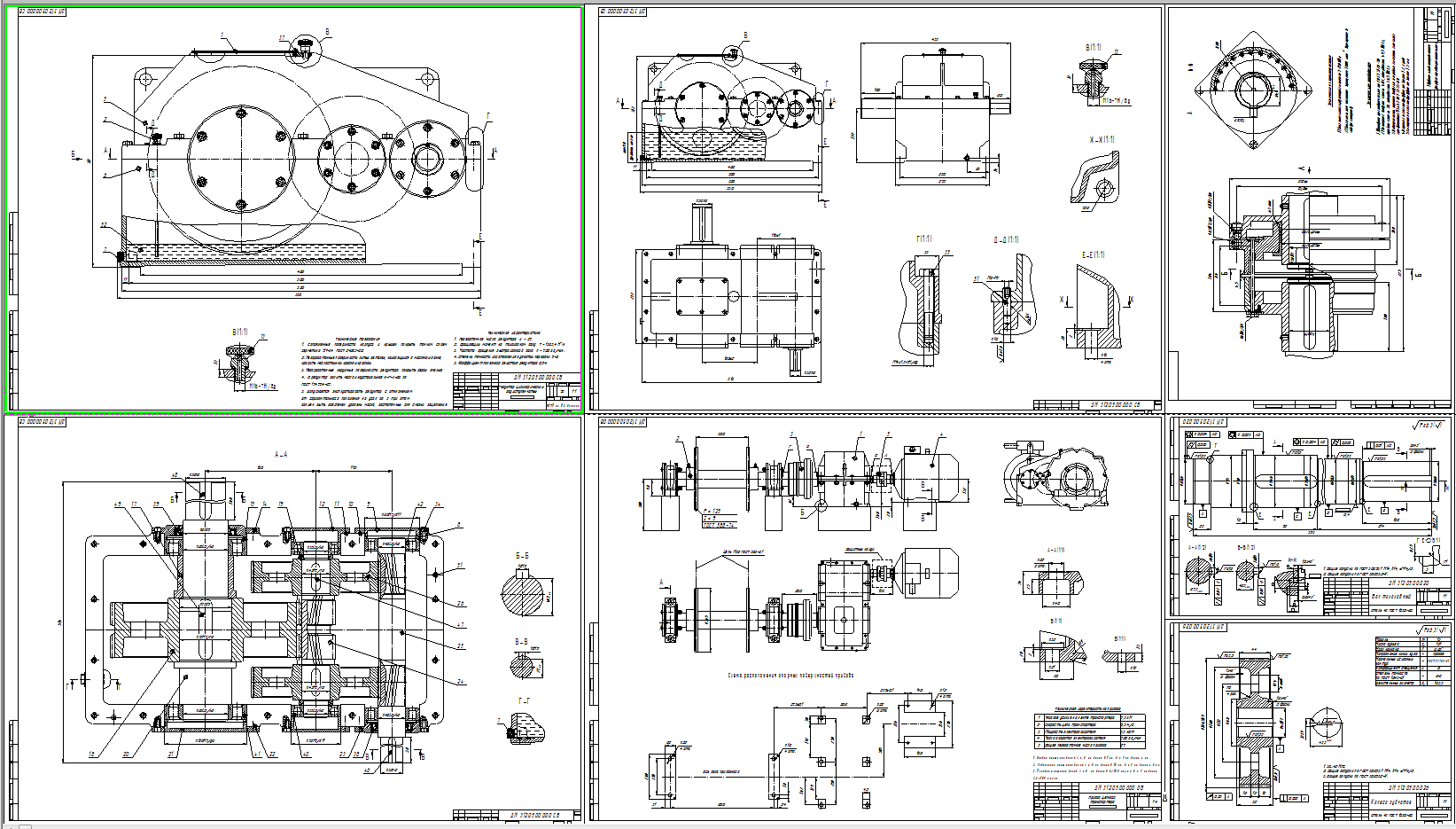

Редуктор цилиндрический двухступенчатый с развернутой схемой u=27

МГТУ им. Н.Э. Баумана
Кафедра детали машин
Курсовой проект на тему "Привод цепного транспортера"
Москва 2017

Исходные данные: Ft = 7,5кН, V = 0,5м/с, р = 125мм, z = 9, цепь М56
Цель курсового проекта спроектировать привод цепного транспортера, включающего: электродвигатель; двухступенчатый цилиндрический редуктор- механизм, состоящий из зубчатых цилиндрических передач, служащий для передачи движения от двигателя к рабочему органу с уменьшением частоты вращения и увеличением вращающего момента.

Техническая характеристика
1. Передаточное число редуктора u =27.
2. Вращающий момент на тихоходном валу Т= 1385,4 Н*м.
3. Частота вращения быстроходного вала n= 720 об/мин.
4. Степень точности изготовления зубчатой передачи 9-В.
5. Коэффициент полезного действия редуктора 0,94.

Содержание
Введение
1. Кинематический расчет привода
1.1. Выбор электродвигателя
1.2. Определение общего передаточного числа и разбивка его по ступеням
1.3. Определение момента на тихоходном валу
2. Проектирование редуктора
2.1. Данные для расчёта параметров цилиндрических зубчатых передач на ЭВМ и расчёт параметров цилиндрических зубчатых передач на ЭВМ
2.2. Анализ расчета редуктора на ЭВМ
2.3. Проектировочный расчет валов
2.4. Выбор типа и схемы установки подшипников
2.5. Выполнение эскизного проекта
2.6. Определение реакций опор и построение эпюр изгибающих и крутящих моментов
2.6.1. Быстроходный вал
2.6.2. Тихоходный вал
2.6.3. Промежуточный вал
2.7. Проверка подшипников качения на динамическую грузоподъемность
2.7.1. Быстроходный вал
2.7.2. Промежуточный вал
2.7.3. Тихоходный вал
2.7.4. Приводной вал
2.8. Конструирование зубчатых колес
2.9. Подбор и проверка шпонок
2.10. Проверочный расчет валов на усталостную и статическую прочность при перегрузках
2.10.1. Быстроходный вал
2.10.2. Промежуточный вал
2.10.3. Тихоходный вал
2.10.4. Приводной вал
3. Смазка и смазочные устройства
4. Подбор и проверка муфт
Список использованных источников
Спецификации
