Редуктор цилиндрический косозубый одноступенчатый

Гродненский государственный аграрный университет
Кафедра технической механики и материаловедения
Прикладная механика
На тему: "Расчёт и проектирование привода к шнеку-смесителю"
Гродно 2015

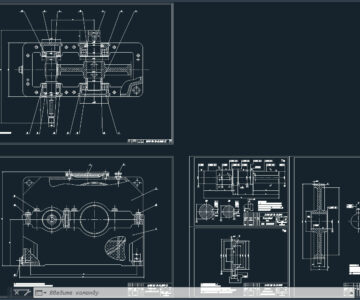

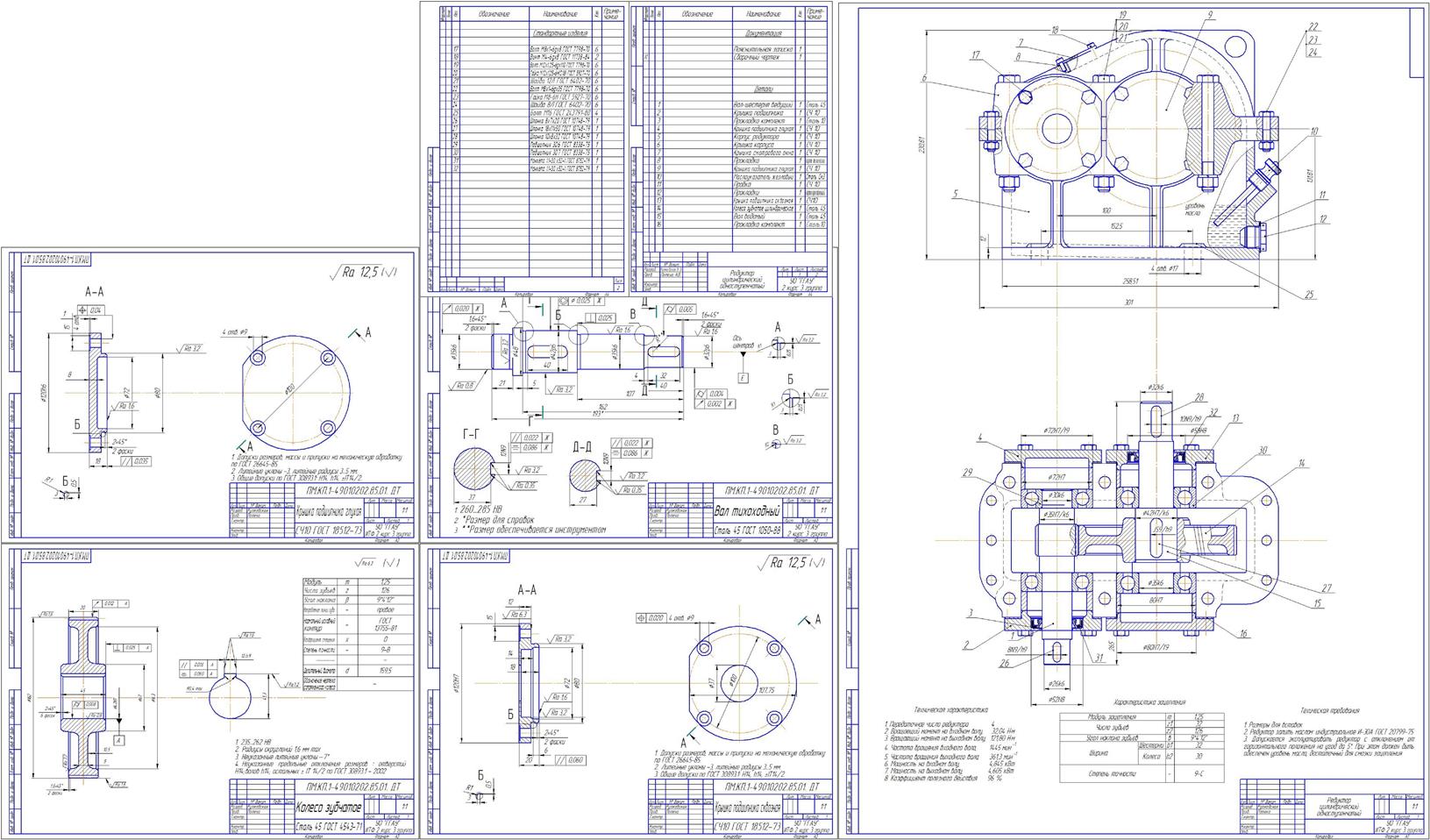

В рамках данного курсового проекта рассмотрены расчёты и проектирование привода к шнеку-смесителю, который включает в себя синхронный электродвигатель, клиноременную передачу и одноступенчатый цилиндрический редуктор. Графическая часть включает в себя сборочный чертёж редуктора и 4 чертежа деталировки ( вал тихоходный, колесо зубчатое, глухая и сквозная крышки).
Курсовой проект содержит 1 лист формата А1, 4 листа формата А3, одну спецификацию, 72 страницы пояснительной записки, содержащей 21 рисунок, 9 таблиц и 4 источника литературы.
Техническая характеристика
1. Передаточное число редуктора 4
2. Вращающий момент на входном валу, 32,04 Н·м
3. Вращающий момент на выходном валу, 121,80 Н·м
4. Частота вращения входного вала, 1445 мин
5. Частота вращения выходного вала, 361,3 мин
6. Мощность на входном валу, 4,845 кВт
7. Мощность на выходном валу, 4,605 кВт
8. Коэффициент полезного действия 96 %
Исходные данные
1) Тяговая сила цепи F = 1,3 кН.
2) Скорость перемещения смеси ʋ = 3,4 м/с.
3) Наружный диаметр шнека D = 525 мм.
4) Срок службы привода – 9 лет.
5) Режим работы двухсменный.
6) Валы установлены на подшипниках качения.
Схема привода приведена на стр 4 пояснительной записки.
Содержание

Введение 3
1 Выбор электродвигателя. Кинематический расчет привода 4
2 Расчет клиноременной передачи 9
3 Расчёт закрытой косозубой зубчатой передачи 14
4 Предварительный расчет валов редуктора и выбор подшипников 24
5 Конструирование зубчатых колес 29
6 Конструирование корпуса редуктора 32
7 Эскизная компоновка редуктора 35
8 Нагрузки валов редуктора 38
9 Проверочный расчет подшипников 40
10 Конструирование валов 52
11 Проверочные расчеты 57
12 Выбор посадок для основных соединений редуктора 67
13 Выбор сорта масла 68
14 Выбор муфты 69
15 Сборка и регулировка редуктора 70
Список информационных источников 71

Состав: Пояснительная записка, Общий вид цилиндрического редуктора (формат А1).Колесо зубчатое (формат А3).Крышка глухая (формат А3).Крышка сквозная (формат А3).Вал тихоходный (формат А3).Спецификация. Язык документа

Софт: КОМПАС-3D v14

Файлы:
Курсач по ПМ (готовый)/
Курсач по ПМ (готовый)/Зубчатое колесо (новое).cdw
Курсач по ПМ (готовый)/Рутковская Яна Курсовой проект (1-15 разделы).docx
Курсач по ПМ (готовый)/Крышка сквозная.cdw
Курсач по ПМ (готовый)/Спецификация моя.cdw
Курсач по ПМ (готовый)/Крышка подшипника глухая.cdw
Курсач по ПМ (готовый)/Редуктор конечный на А1.cdw
Курсач по ПМ (готовый)/тихоходный вал.cdw
