Редуктор цилиндрический одноступенчатый с двумя ведущими валами A=800 мм

Ижевский государственный технический университет им. М.Т.Калашникова
Кафедра Технологии машиностроения и приборостроения
Курсовая работа по дисциплине "Нормирование точности"
На тему:"Редуктор цилиндрический одноступенчатый с двумя ведущими валами"
Ижевск 2014

В данной работе рассматривается одноступенчатый редуктор.
Целью работы является систематизация, закрепление и применение теоретических знаний дисциплины, проектирование на практике узлов и деталей машин.
Исходные данные: Анфимов М.И. Редукторы. – М.: Машиностроение, 1972. 285 с.(рисунок 40)
m=7
число зубьев шестерни 24, число зубьев колеса 180, передаточное число 7,5, вес редуктора 10750
Курсовая работа состоит из графической части и расчетно-пояснительной записки.

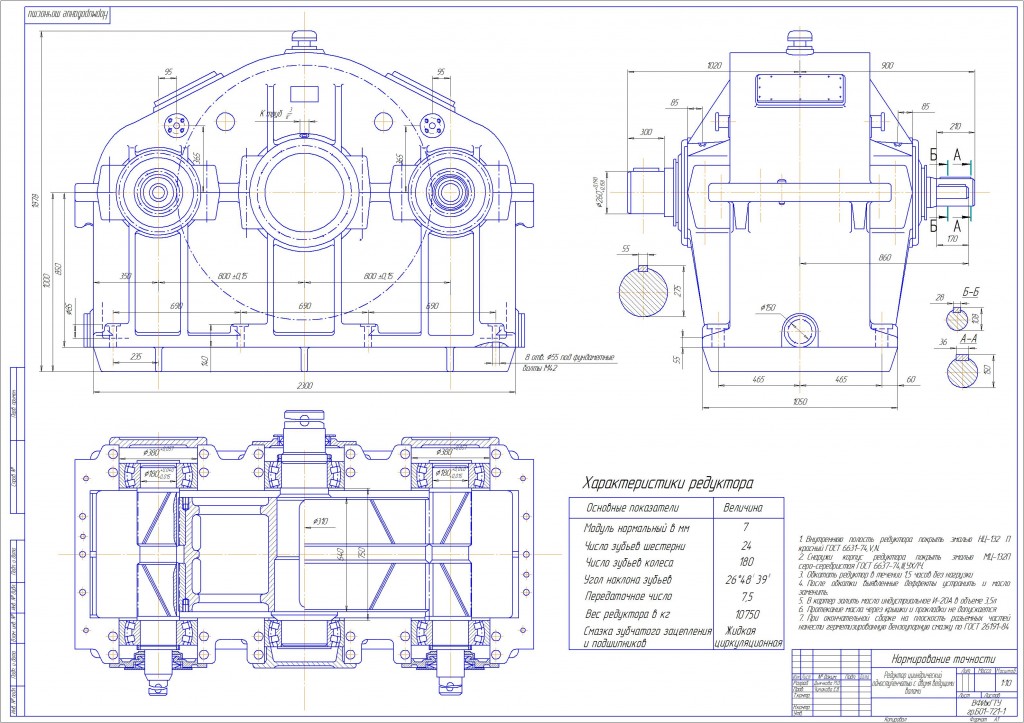

Графическая часть: 1 лист формата А1- сборочный чертеж редуктора, 1 лист формата А2- ведущий вал-шестерня.
Расчетно-пояснительная записка состоит из 22 страниц:
Введение………………………………………………………………………………..3
1. Служебное назначение, технические характеристики, технические условия сборки ………………………………………………………………………………4
2. Служебное назначение детали, требования к точности ее поверхностей …….5
3. Размерный анализ сборочной единицы…………………………………………..6
4. Расчет и выбор посадок с зазором, натягом и переходной посадок…………...8
4.1 Посадка с натягом…………………………………………………………………8
4.2 Посадка с зазором…………………………………………………………………9
4.3 Переходная посадка……………………………………………………………...10
5. Выбор посадок подшипника……………………………………………………..12
6. Расчет калибров и контрольных калибров……………………………………...15
7. Расчет шпоночного соединения…………………………………………………18
Заключение…………………………………………………………………………...20
Литература……………………………………………………………………………21
Приложение ………………………………………………………………………….22
В приложении представлена спецификация для данного редуктора.
