Редуктор цилиндрический одноступенчатый с горизонтальным тихоходным валом u=4

Государственное профессиональное образовательное учреждение «Макеевский политехнический колледж»
Специальность 23.02.04 Техническая эксплуатация подъемно-транспортных, строительных, дорожных машин и оборудования (по отраслям)
Курсовой проект по дисциплине ОП02. Техническая механика
Вариант №5
Тема задания: Проект ленточного транспортера
Тема проекта: Проект шевронного редуктора
Макеевка 2016

В данном курсовом проекте рассмотрены расчёты и проектирование цилиндрического одноступенчатого редуктора.
Привод состоит из электродвигателя, ременной передачи, цилиндрического шевронного горизонтального редуктора.

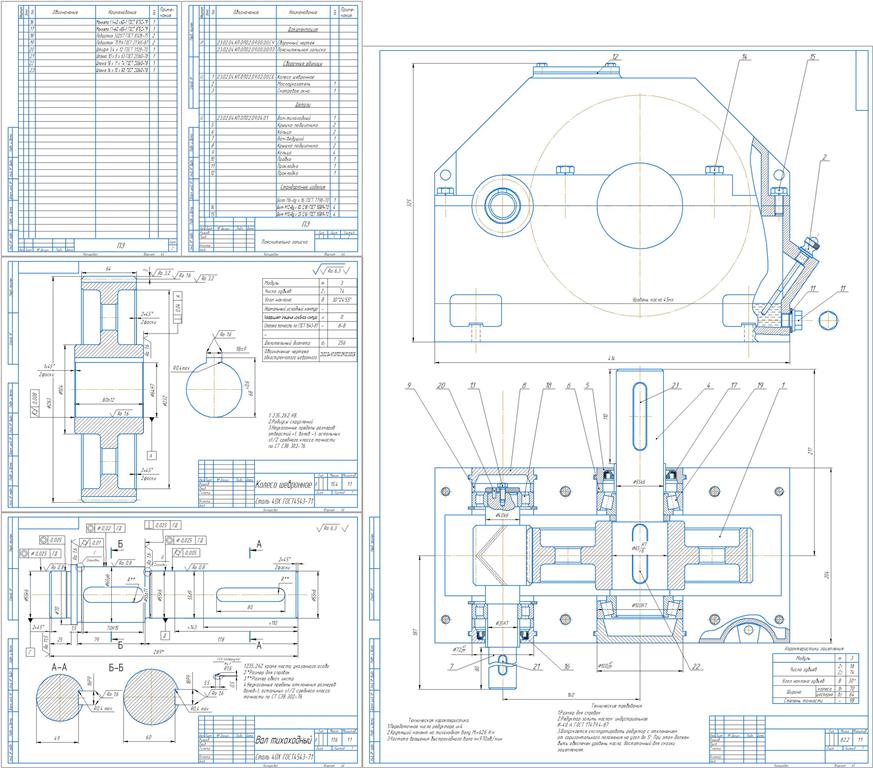

Графическая часть содержит сборочный чертёж редуктора и 2 чертежа деталировки(вал тихоходный, колесо)
Курсовой проект содержит:
Пояснительная записка - 32 страниц, 3 рисунка, 1 таблица, 3 источника,1 приложение.
Графическая часть - 1 лист формата А1, 2 листа формата А3, 2 листа спецификации
Техническая характеристика:
1.Электродвигатель асинхронный 4АМ132М6(мощность 7,5 кВт, синхронная частота вращения 1000 об/мин, асинхронная частота вращения 970 об/мин)
2.Частота вращения ведущего вала редуктора 970 об/мин
3.Частота вращения ведомого вала редуктора 395,92 об/мин
4.Частота вращения приводного барабана транспортёра 98,79 об/мин
5.Крутящий момент ведущего вала редуктора 156,62 Н∙м
6.Крутящий момент ведомого вала редуктора 626,47 Н∙м
7.Коэффициент полезного действия 0,87
8.Модуль передачи 3 мм
Исходные данные:
1. Номер схемы - 5
2. Тяговое усилие ленты F = 4,2 кН.
3. Скорость ленты V = 1,5 м / с.
4. Диаметр ведущего барабана транспортера D = 290 мм .
5. Количество часов Lh = 12000 ч .
6.Условия работы : нагрузка нереверсивная, близкая к устойчивой, редуктор предназначен для индивидуального изготовления и долговременной работы .

Состав: Редуктор (СБ), Деталировка (вал тихоходный, колесо), Спецификация, Пояснительная записка Язык документа

Софт: КОМПАС-3D 16.1

Каталог / Машиностроение и механика / Детали машин / Редукторы / Редуктор цилиндрический одноступенчатый с горизонтальным тихоходным валом u=4

Просмотр файлов
Спецификация.spw
Вал.cdw
Колесо.cdw
Редуктор цилиндический одноступенчатый(шевронный).cdw
Пояснительная записка.docx
