Редуктор цилиндрический одноступенчатый с нижним расположением ведущего вала u=5.6

Томский Политехнический Университет
Кафедра Теоретической и прикладной механики
Курсовой проект по дисциплине "Теоретическая механика"
На тему "Редуктор цилиндрический одноступенчатый с нижним расположением ведущего вала"
Томск 2014

Целью данной работы является проектирование привода в соответствии с предложенной кинематической схемой.
Спроектировать цилиндрический одноступенчатый редуктор. Начертить сборочный чертёж редуктора, рабочие чертежи зубчатого колеса, крышки подшипника и ведомого вала.

Графическая часть содержит: сборочный чертеж, крышку подшипника, ведомый вал.
Курсовой проект содержит 1 лист А1, 2 листа А3, 2 листа спецификации А4, 34 страницы пояснительной записки, содержащей 34 листа, 6 рисунков и 8 источников литературы.
Исходные данные:
- мощность на тихоходном валу РК = 6,0 кВт;
- частота вращения тихоходного вала nС = 260 мин-1;
- ресурс работы редуктора t = 16 тыс.час.;
Привод ревесивный.

Состав: Пояснительная записка (ПЗ), сборочный чертеж, спецификация, чертежи (крышка подшипника, ведомый вал) Язык документа

Софт: КОМПАС-3D 13

Файлы:
редуктор/
редуктор/крышка подшипника.cdw
редуктор/спецификация 2.cdw
редуктор/ПЗ окончательная.docx
редуктор/спецификация 1.cdw
редуктор/Ведомый вал.cdw
редуктор/сборочный чертеж.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: genanegena
Дата: 2014-10-28
Просмотры: 3644
2 комментария
    1

    какие размеры редуктора, диаметр валов?

      2

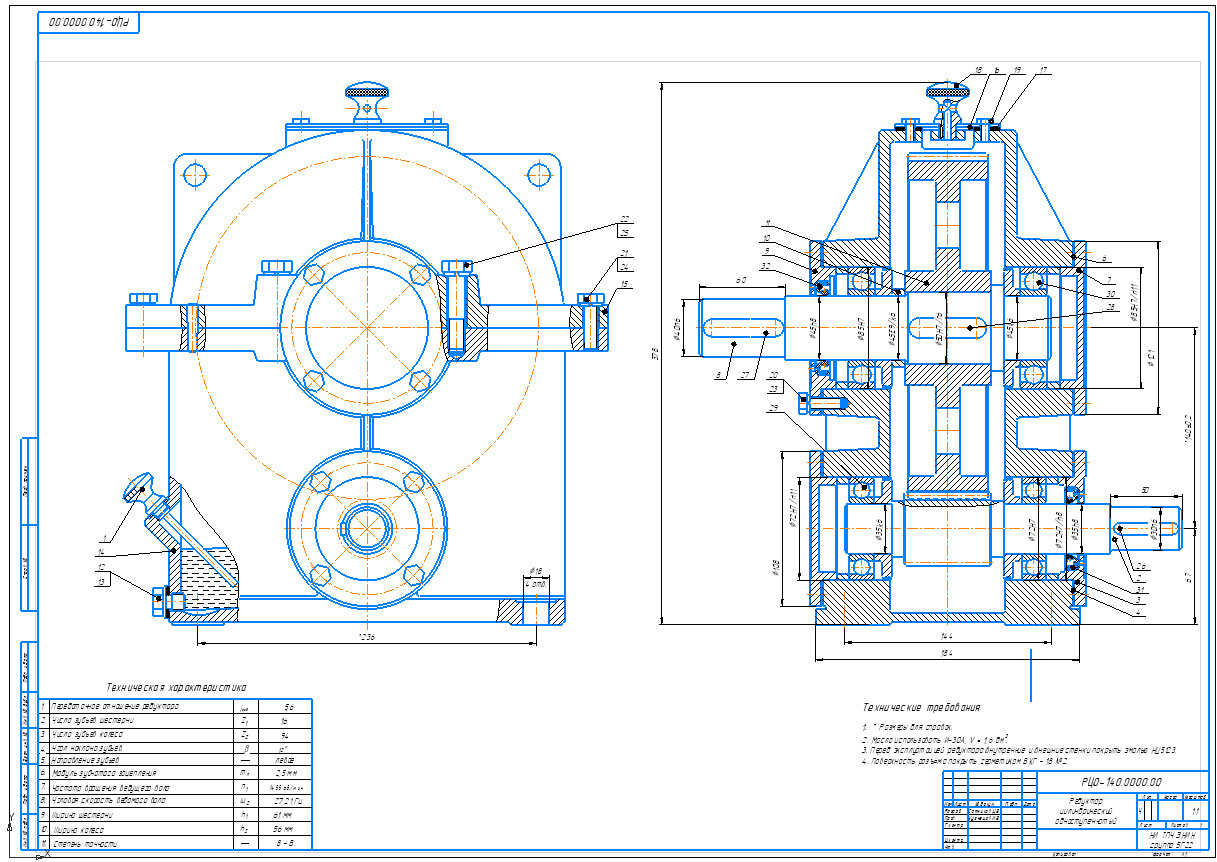

      см. картинку, левый вид ширина по крепежным отверстиям 236, правый вид: 184, по осям 144, высота 378.
      Диаметр валов переменный, ступени которые выходят из корпуса d40п6 и d30п6
