Промотур КОМПАС v17

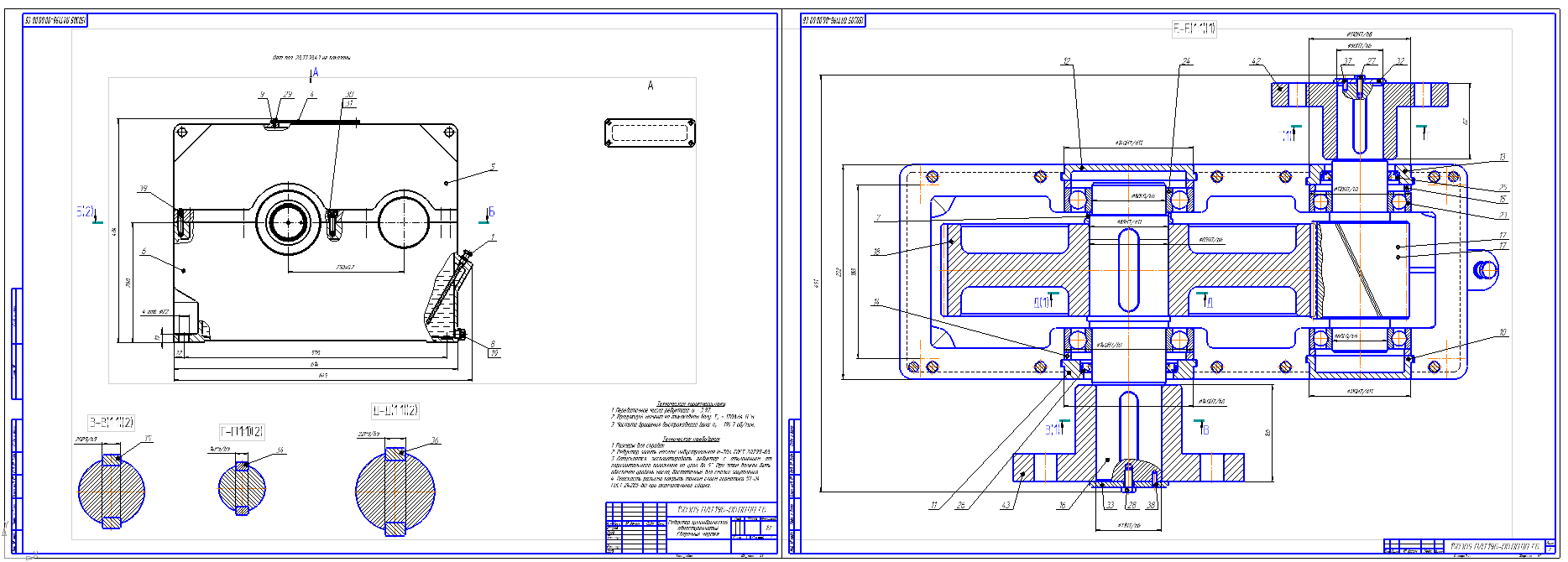

Редуктор цилиндрический одноступенчатый u=3,97

НТИ(ф) УрФУ
Курсовой проект по деталям машин "Редуктор к приводу ленточного конвейера"
Год 2017

Исходные данные:
Полезное усилие на ленте F = 12 кН.
Скорость ленты V = 0,7 м/с.
Диаметр барабана D = 275 мм.
Срок службы L= 14000 ч.

Техническая характеристика
1Передаточное число редуктора: u = 3,97.
2Вращающий момент на тихоходном валу: Т = 1708,64 Н*м.
3Частота вращения быстроходного вала: n = 194,7 об/мин.

Содержание
Введение…………………………………………………………………………...4
1. Выбор электродвигателя двигателя. Кинематический и силовой
расчет привода…………………………………………………………………….5
2. Расчет зубчатых колес редуктора……………………………………………..8
3. Расчет открытой цепной передачи………………………………………...…14
4. Расчет первого вала редуктора…………………………………………...…..18
5. Расчет подшипников первого вала по динамической
грузоподъемности………………………………………………………………..23
6. Расчет второго вала редуктора……………………………………………….25
7. Расчет подшипников второго вала по динамической
грузоподъемности………………………………………………………………..30
8. Расчет шпоночных соединений………………………………………………32
9. Конструктивные размеры корпуса и крышки редуктора…………………..34
10. Расчет ведомого вала на усталостную прочность в сечении под
зубчатым колесом………………………………………………………………..35
11. Смазка зацепления и подшипников………………………………………...38
12. Выбор муфт…………………………………………………………………..39
Заключение……………………………………………………………………….40
Библиографический список……………………………………………………..41

Состав: Редуктор СБ, деталировка вала и колеса, спецификация, ПЗ Язык документа
