Редуктор цилиндрический одноступенчатый u=4

Альметьевский государственный нефтяной институт
кафедра прикладной механики
курсовой проект по дисциплине: "Детали машин и основы конструирования"
на тему: "Привод к ленточному конвейеру"

В данном курсовом проекте рассматривается проектирование и расчет цилиндрического редктора (привода) ленточного конвейера по книге шеймблит техническое задание 4, вариант-9
Исходные данные:
Тяговая сила ленты - 3 кН.
Скорость ленты - 1,4 м/с
Диаметр барабана - 250 мм
Допускаемое отклонение скорости ленты - 3%
Срок службы привода - 3 года
Общее передаточное число - 9,5

Техническая характеристика редуктора
1.Передаточное число редуктора u=4
2.Вращающий момент на тихоходном валу Т = 390Н·м
3.Частота вращения быстроходного вала n = 426,9 об/мин.

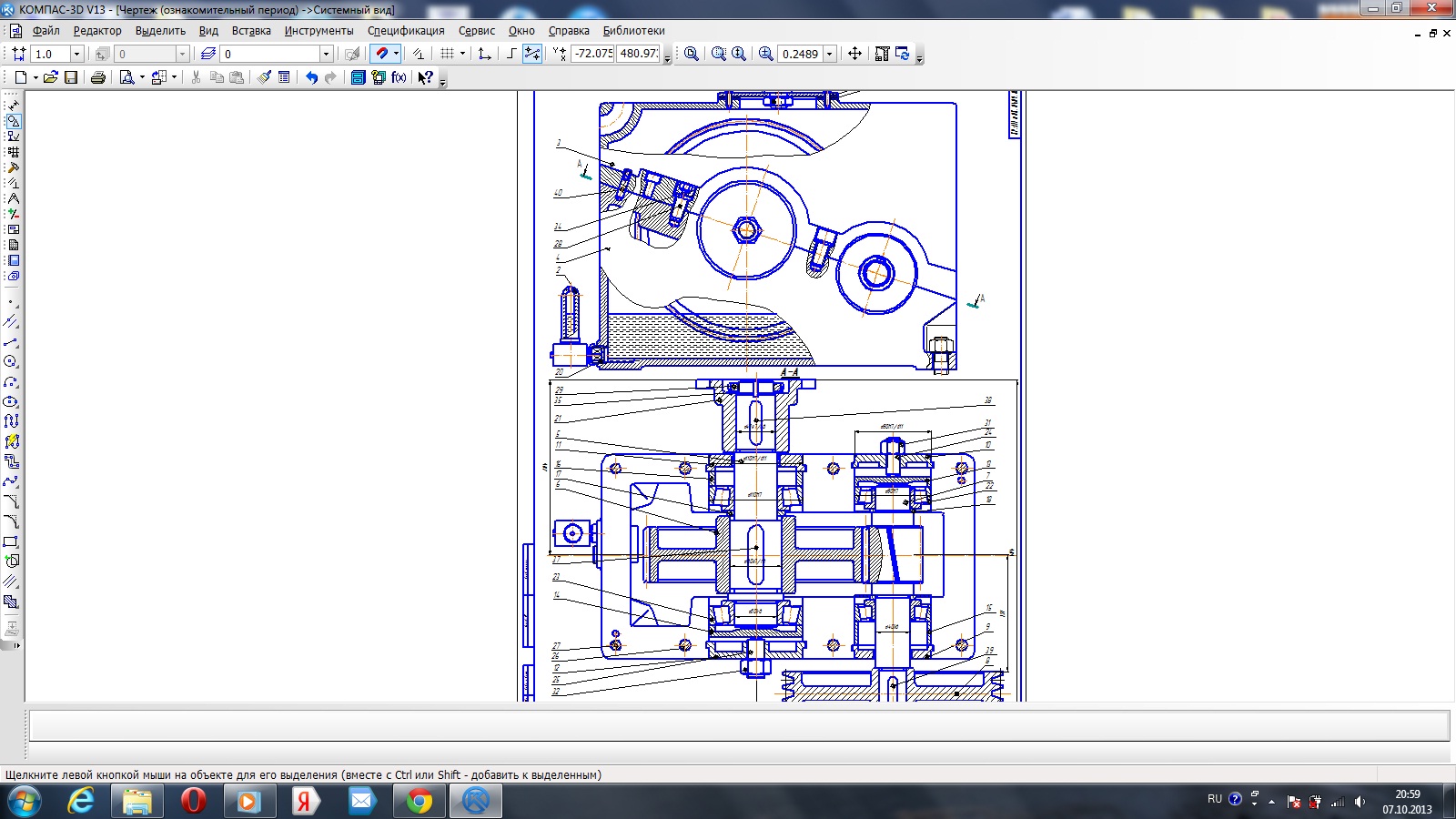

Состав: Сборочный чертеж(СБ), деталировка (вал ведущий и ведомый, крышка,колесо) и спецификация Язык документа

Софт: Компас-3D 13

Каталог / Машиностроение и механика / Детали машин / Редукторы / Редуктор цилиндрический одноступенчатый u=4

Просмотр файлов
привод к ленточному конвейеру вариант 9/вал ведущий.cdw
привод к ленточному конвейеру вариант 9/ведомый вал.cdw
привод к ленточному конвейеру вариант 9/колесо.cdw
привод к ленточному конвейеру вариант 9/крышка.cdw
привод к ленточному конвейеру вариант 9/пояснительная записка .docx
привод к ленточному конвейеру вариант 9/спецификация.cdw
привод к ленточному конвейеру вариант 9/Чертеж.bak
привод к ленточному конвейеру вариант 9/Чертеж.cdw
привод к ленточному конвейеру вариант 9
