Редуктор цилиндрический одноступенчатый u=4

Альметьевский государственный нефтяной институт
Кафедра прикладной механики
Курсовой проект по курсу «Детали машин и основы конструирования»
тема: «Проектирование привода люлечного элеватора»
Тех. задание 11 Вариант 9

Целью данной работы является проектирование привода люлечного элеватора, который состоит как из простых стандартных деталей, так и из деталей, форма и размеры которых определяются на основе конструкторских, технологических, экономических и других нормативов.

Данные для проектирования:
Общее передаточное число - 11,6
Тяговая сила цепи - 1,5 кН
скорость тяговой цепи - 1,7 м/с
шаг тяговой цепи - 100 мм
допускаемое отклонение скорости тяговой цепи - 4 %
срок службы привода - 6 лет

Технические характеристики редуктора:
1. Передаточное число редуктора: и=4
2.Вращающий момент на тихоходном валу: Т3=70,3 Нм
3.Частота вращения быстроходного вала п=1434об/мин.

Состав: Редкутор(СБ), Монтажная схема (МЧ), чертеж рамы, Деталировка (вал быстроходный и ведомый, колесо, звездочка), Спецификация, Пояснительная записка Язык документа

Софт: Компас-3D 13

Сайт: www

Каталог / Машиностроение и механика / Детали машин / Редукторы / Редуктор цилиндрический одноступенчатый u=4

Просмотр файлов
детмаш/вал быстроходный.cdw
детмаш/вал ведомый.cdw
детмаш/звёздочка.cdw
детмаш/колесо моё.cdw
детмаш/монтажная схема.cdw
детмаш/Пояснительная записка.doc
детмаш/рама.cdw

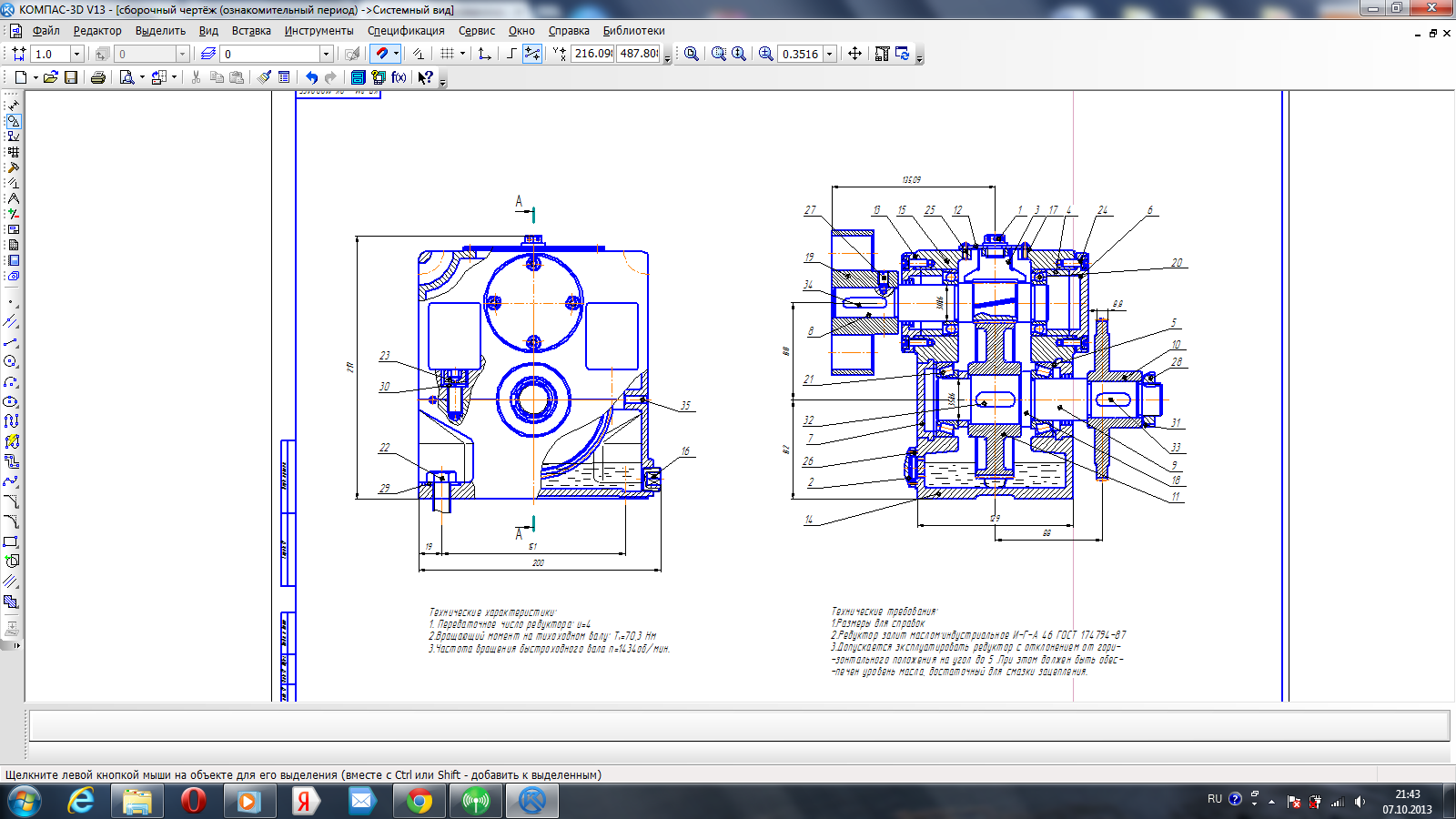

детмаш/сборочный чертёж.cdw
детмаш/спецификация монтаж.cdw
детмаш/спецификация11.cdw
детмаш
