Редуктор цилиндрический соосный u=24,5

МГТУ им. Н.Э. Баумана
Кафедра детали машин
Курсовой проект на тему "Привод ленточного транспортера"
Москва 2016

Исходные данные: Ft = 5,5кН, V = 0,95м/с, D = 450мм, B = 400мм, Н = 750мм.
Редуктором называют механизм, состоящий из зубчатых или червячных (колес) передач, выполненных в виде отдельного агрегата и служащий для передачи вращения от вала двигателя к валу рабочей машины.
Назначение редуктора – понижение угловой скорости и соответственно повышение вращающегося момента ведомого вала по сравнению с ведущим.

Технические параметры
1. Вращающий момент на тихоходном валу Т = 1276,2 Нм.
2. Частота вращения тихоходного вала n = 40,34 мин
3. Характеристика зацепления (U = 24,5):
1-я ступень: U = 5, m = 3 мм, z = 18, z = 88,
2-я ступень: U = 4,9, m = 2,5 мм, z = 21, z = 103.
4. Коэффициент полезного действия n = 0,941.

СОДЕРЖАНИЕ
ВВЕДЕНИЕ
1. КИНЕМАТИЧЕСКИЙ РАСЧЕТ ПРИВОДА
2. ВЫБОР И РАСЧЕТ СОЕДИНИТЕЛЬНЫХ МУФТ
3. РАСЧЕТ БЫСТРОХОДНОЙ ПЕРЕДАЧИ РЕДУКТОРА
4. РАСЧЕТ ТИХОХОДНОЙ ПЕРЕДАЧИ РЕДУКТОРА
5. КОНСТРУКТИВНЫЕ РАЗМЕРЫ КОРПУСА И КРЫШКИ РЕДУКТОРА
6. ПРОЕКТИРОВОЧНЫЙ РАСЧЕТ ВАЛОВ
7. РАСЧЕТ ВАЛОВ
8. ПРОВЕРОЧНЫЙ РАСЧЁТ ПОДШИПНИКОВ КАЧЕНИЯ
9. РАСЧЕТ ШПОНОЧНЫХ СОЕДИНЕНИЙ
10. ВЫБОР СМАЗКИ ДЛЯ ПЕРЕДАЧ И ПОДШИПНИКОВ
ЛИТЕРАТУРА

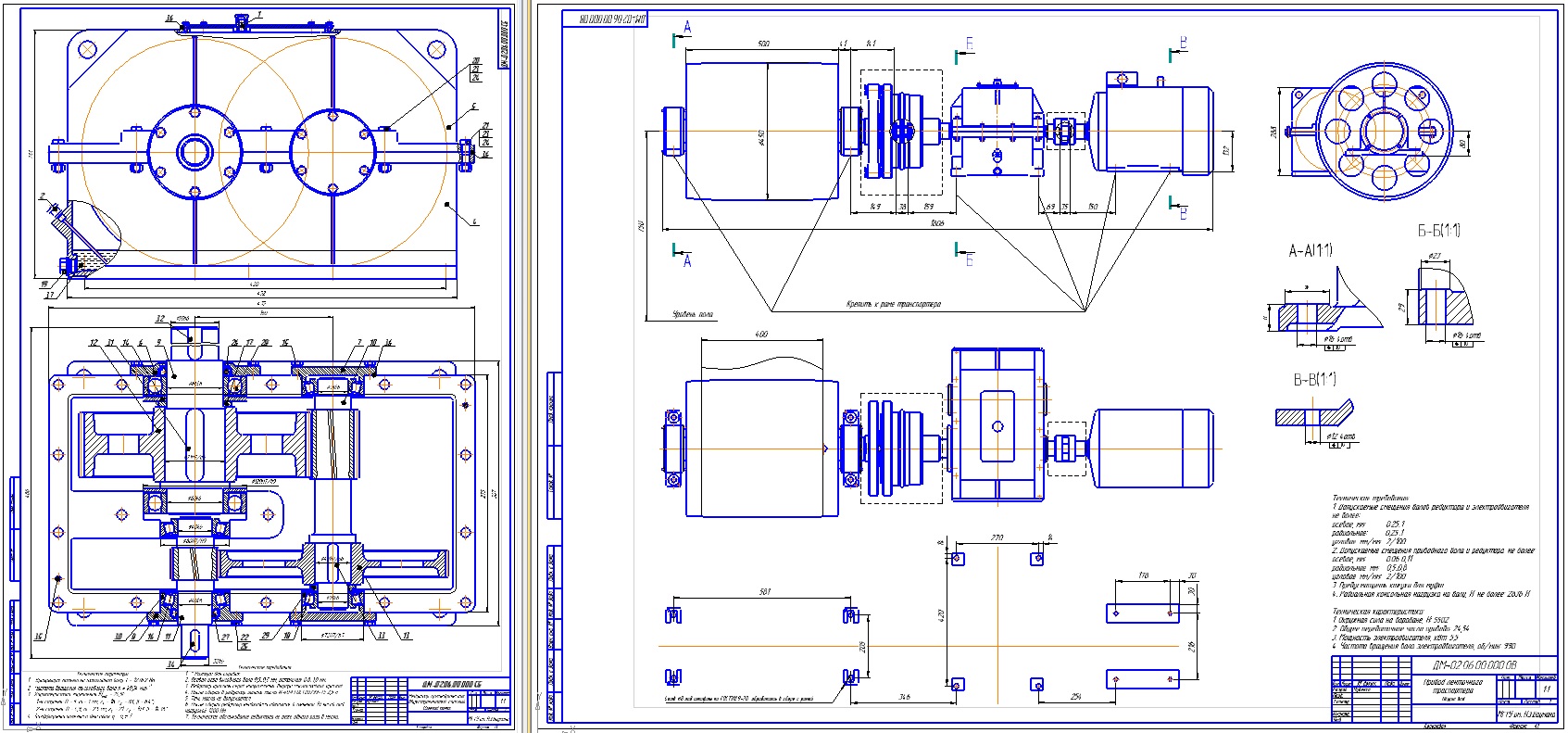

Состав: Редуктор цилиндрический двухступенчатый соосный (СБ), Привод ленточного траспортера (ВО), Спецификация, ПЗ Язык документа

Софт: КОМПАС-3D 16 SP1

Сайт: www

Файлы:
Соосный ДМ-2 в6/
Соосный ДМ-2 в6/Расчет.docx
Соосный ДМ-2 в6/Привод.cdw
Соосный ДМ-2 в6/Спецификация.spw
Соосный ДМ-2 в6/Редуктор.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Дата: 2017-05-30
