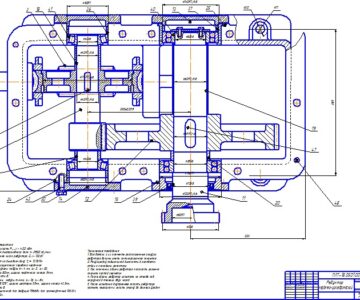

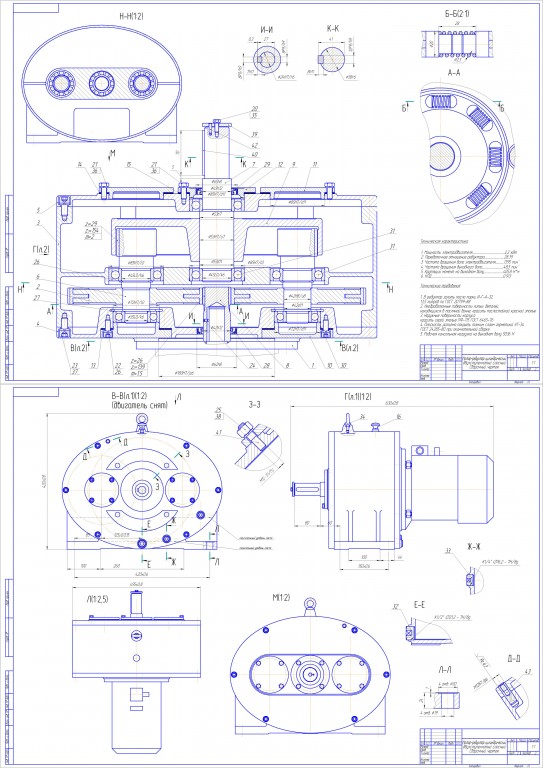

Сборочный чертеж мотор-редуктора двухпоточного двухступенчатого цилиндрического

Сборочный чертеж мотор-редуктора двухпоточного двухступенчатого цилиндрического.
Быстроходная ступень - наружное зацепление, тихоходная ступень - внутреннее зацепление.
В архиве кроме чертежа (2хА1) и спецификации (3хА4) находится распечатка параметров редуктора (количество зубьев, диаметры, межосевые расстояния, передаточные числа ступеней)
Вуз - МГТУ им. Баумана
Кафедра - Детали машин

Техническая характеристика
1. Мощность электродвигателя 2,2 кВт
2. Передаточное отношение редуктора 28,39
3. Частота вращения вала электродвигателя 1395 мин
4. Частота вращения выходного вала 48,5 мин
5. Крутящий момент на выходном валу 405,8 Н*м
6. КПД 0,913

Состав: Сборочный чертеж (СБ), Спецификация, Деталировка (вал, колесо), Пояснительная записка (ПЗ) Язык документа

Софт: Компас v12

Каталог / Машиностроение и механика / Детали машин / Редукторы / Сборочный чертеж мотор-редуктора двухпоточного двухступенчатого цилиндрического

Просмотр файлов
Редуктор/koleso_a3.cdw
Редуктор/list.cdw
Редуктор/parametri.JPG
Редуктор/spez.spw
Редуктор/val_a3.cdw
Редуктор/zap.docx
