Соосный редуктор U=12,6

Белорусский Национальный Технический Университет
Кафедра «Детали машин, ПТМ и М»
Курсовой по дисциплине «Детали машин»
Тема: Привод конвейера

Спроектировали соосный редуктор.
Содержит редуктор (главный вид А1, вид сбоку А1 и разрез А1). Спецификация. Монтажная схема. Пояснительная записка 57 листов.
1. Передаваемая мощность P=5,5 кВт
2. Частота вращения ведомого вала n=1450 мин
3. Крутящий момент на ведомом валу T = 36,22 Нм
4. Общее передаточное отношение редуктора U=12,6
5. Расчётный срок службы 10512 ч.

Состав: Редуктор 3 вида, деталировка(шкив, 2 вала и зубчатое колесо). Спецификация. Монтажная схема, ПЗ Язык документа

Софт: Компас-3D 12

Сайт: www

Просмотр файлов

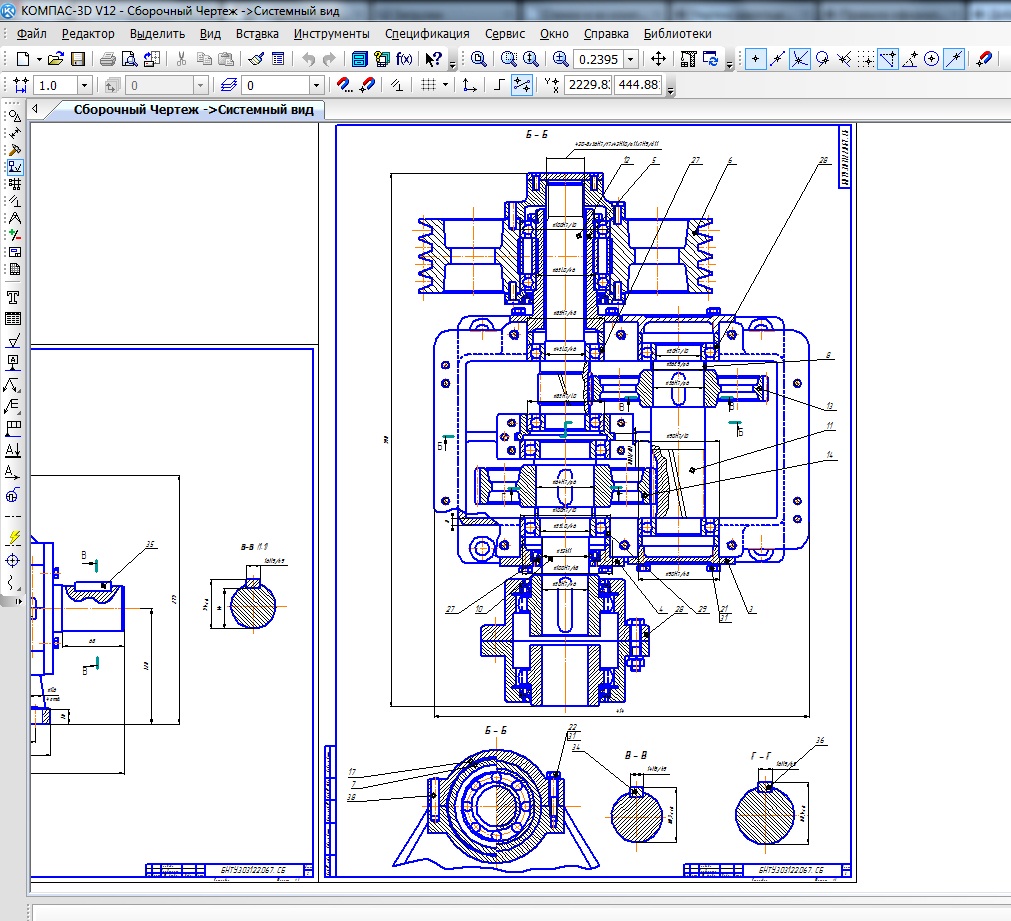

Сборочный Чертеж.cdw
Спецификация СБ.spw
шкив1.cdw
Вал1.cdw
вал4.cdw
колесо.cdw
Монтажка.frw
Записка.docx
