Спроектировать привод ленточного конвейера

Пензенский государственный университет
Кафедра «Теоретическая и прикладная механика»
Дисциплина Детали машин и основы конструирования
Тема: Спроектировать привод ленточного конвейера
Пенза 2014

Пояснительная записка содержит 57 листов, 3 рисунков, 3 листа формата А1, 9 источников, 1 приложение.
ПРИВОД, РЕДУКТОР, ЗУБЧАТОЕ КОЛЕСО, ЧЕРВЯЧНОЕ КОЛЕСО, МОДУЛЬ, ЧИСЛО ЗУБЬЕВ, МОЩНОСТЬ, ЧАСТОТА ВРАЩЕНИЯ, КРУТЯЩИЙ МОМЕНТ.
Объектом проектирования является привод ленточного конвейера.
Цель работы – спроектировать привод ленточного конвейера.
В результате проведённой работы спроектирован привод ленточного конвейера.

Содержание
1 Исходные данные
2 Описание конструкции
3 Выбор двигателя
4 Кинематический расчёт
5 Расчёт червячной передачи
6 Расчёт зубчатой передачи
7 Определение конструктивных размеров корпуса редуктора
8 Предварительный расчёт валов редуктора
9 Выбор подшипников качения
10 Расчёт выходного вала редуктора
11 Расчёт подшипников качения
12 Расчёт шпоночных соединений
13 Расчёт муфт
14 Технико-экономические расчёты
15 Техника безопасности
Список литературы
Приложение А Спецификации

Исходные данные:
тяговое усилие на ленте конвейера 19 кН
окружная скорость ленты конвейера 0,5 м/с
диаметр барабана 305 мм

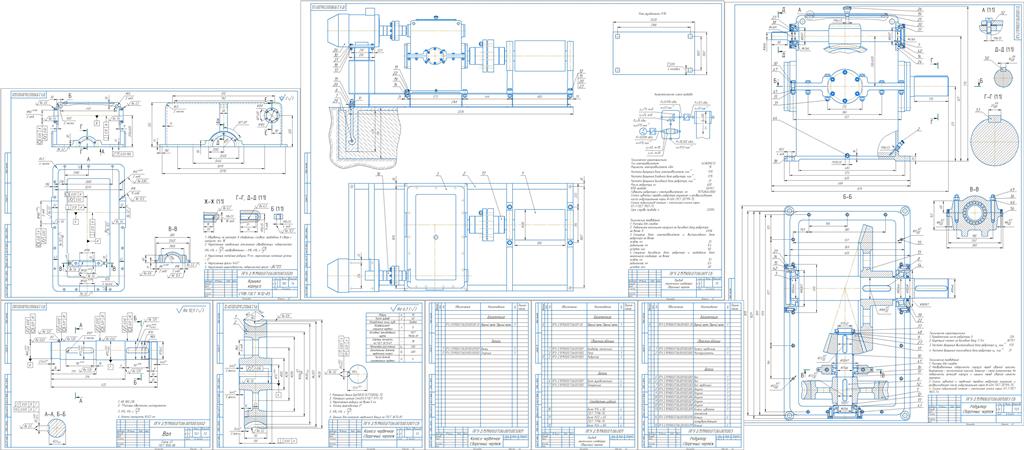

Состав: Привод (СБ), Редуктор (СБ), Деталировка (Вал, колесо червячное, крышка корпуса), Спецификации, ПЗ Язык документа

Софт: КОМПАС-3D 16

Файлы:
07-06 РЧК_Г_П_31,6_35_95_3079,1.cdw
07-06 Вал.cdw
07-06 Привод.cdw
07-06 Колесо червячное.cdw
07-06 Крышка корпуса.cdw
07-06 Колесо червячное.spw
07-06 РЧК_Г_П_00_00_00_00 ПЗ.docx
07-06 Привод.spw
07-06 РЧК_Г_П_31,6_35_95_3079,1.spw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: Andrew058
Дата: 2017-12-08
