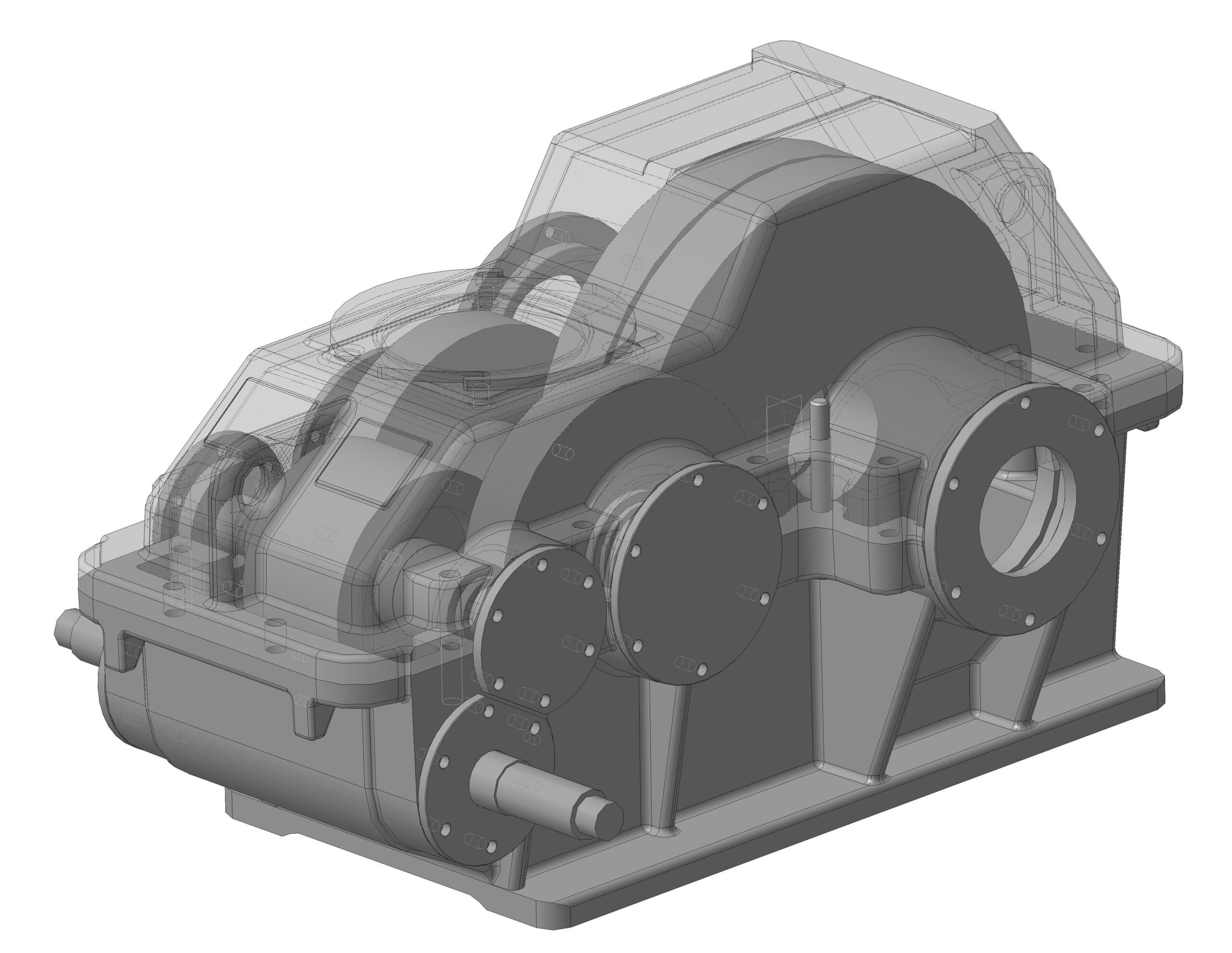

Трёхмерная модель корпуса редуктора Ц3НК-355Ш (без выходного вала)

Модель была задумана и исполнена как модель для литья корпуса.
Там по этому и корпус с крышкой получены вычитанием одной заготовки детали
из другой. (в объёме они построены)
Набивка из шестерён нужна была, только чтобы убедиться, что не цепляются
шестерни за корпус, по этому шестерни без зубьев.
Я вытаскивать набивку корпуса не стал, на случай, если вдруг кому
понадобится.
Главное, что масштаб и пропорции соблюдены.
А тот кому понадобится целый редуктор, уже сам себе поставит вал, который
ему нужен.
И болты с подшипниками и со шпонками. (детали стандартные)
Дальнейшая доработка данной модели мной не планировалась.

Состав: 3D Сборка, Составляющие детали, сопутствующие файлы Язык документа

Софт: КОМПАС-3D 10 SP2

Сайт: www

Файлы:
Ц3НК-355Ш/
Ц3НК-355Ш/Корпус редуктора Ц3НК-355Ш.m3d
Ц3НК-355Ш/Крышка крышки.m3d
Ц3НК-355Ш/Редуктор Ц3НК-355Ш.a3d
Ц3НК-355Ш/Корпус редуктора внутр половинка.m3d
Ц3НК-355Ш/Разрезы редуктора.cdw
Ц3НК-355Ш/Разрезы крышки.cdw
Ц3НК-355Ш/Крышка редуктора косая.m3d
Ц3НК-355Ш/Крышка редуктора Ц3НК-355Ш.m3d
Ц3НК-355Ш/Разрезы редуктора (355).cdw
Ц3НК-355Ш/Корпус редуктора 2 внутр половинки.m3d
Ц3НК-355Ш/Вал - промежуточный 1 m 3,5.m3d
Ц3НК-355Ш/Вал - промежуточный 2 m 3,5.m3d
Ц3НК-355Ш/Крышка промежуточного вала Д 180.m3d
Ц3НК-355Ш/Разрезы корпуса.cdw
Ц3НК-355Ш/Крышка половинка.m3d
Ц3НК-355Ш/Вал - шестерня быстроходный m 3,5.m3d
Ц3НК-355Ш/Колесо зубчатое Р355.04.003.m3d
Ц3НК-355Ш/Ось ГОСТ 9650-80 20х50.m3d
Ц3НК-355Ш/С28.05.107 Крышка.m3d
Ц3НК-355Ш/Крышка форма наружная.m3d
Ц3НК-355Ш/Паразитка.m3d
Ц3НК-355Ш/Корпус редуктора наруж половинка.m3d
Ц3НК-355Ш/Корпус редуктора Ц3НК-355Ш пробный.m3d
Ц3НК-355Ш/Крышка Ц3НК-355Ш отливка.m3d
Ц3НК-355Ш/Вставка.m3d
Ц3НК-355Ш/Крышка форма-99.m3d
Ц3НК-355Ш/Колесо зубчатое Р335.03.002.m3d
Ц3НК-355Ш/Крышка редуктора 2 внутр половинки.m3d
Ц3НК-355Ш/Крышка форма.m3d
Ц3НК-355Ш/Крышка редуктора внутр половинка.m3d
Ц3НК-355Ш/Крышка Ц3НК-355Ш проба.m3d
Ц3НК-355Ш/Корпус редуктора 2 наруж половинки.m3d
Ц3НК-355Ш/Крышка промежуточного вала Д 135.m3d
Ц3НК-355Ш/Корпус редуктора Ц3НК-355Ш отливка.m3d
Ц3НК-355Ш/С97.03.024 Пробка.m3d
Ц3НК-355Ш/Колесо выходное Р355.04.001.m3d
Ц3НК-355Ш/Крышка быстроходного вала Д 135.m3d
Ц3НК-355Ш/Шестерня Р355.04.102.m3d
Ц3НК-355Ш/Крышка выходного вала Д 210.m3d
