Цилиндрический косозубый редуктор u=5

Челябинский колледж промышленной автоматики
Курсовой проект по дисциплине: «Детали машин», 2012

Настоящий курсовой проект выполнен на основе технического задания, которое включает кинематическую схему привода ленточного конвейера, а также необходимые технологические параметры:
тяговая сила F = 7 кН.
скорость ленты υ = 1,4 м/с.
диаметр барабана D = 450 мм.

Основные этапы работы над проектом:
1. Кинематический и силовой расчет привода.
2. Проектные расчеты одноступенчатой конической передачи, валов, подшипников, корпуса и крышки редуктора.
3. Эскизная компоновка редуктора.
4. Выбор стандартных деталей и узлов.
5. Проверочный расчет деталей и узлов.
6. Выполнение сборочного чертежа редуктора и рабочих чертежей ведомого вала и конического колеса.
Теоретическая часть работы заключается в составлении краткого описания редуктора, разработке процесса его сборки по сборочному чертежу и назначения требований по технике безопасности и охране труда.

Техническая характеристика редуктора
Вращающий момент на выходном валу, Н?м 2175
Общее передаточное число 5
Степень точности изготовления цилиндрической передачи 8-В
Коэффициент полезного действия 0,96

Состав: Редуктор (СБ), Деталировка (Вал тихоходный, Колесо), спецификация Язык документа

Софт: Компас-3D 13 Home

Каталог / Машиностроение и механика / Детали машин / Редукторы / Цилиндрический косозубый редуктор u=5

Просмотр файлов
А3 вал тихоходный.cdw
ДМ цил косым зубом.docx
Спецификация3spw.spw
A3 колесо.cdw

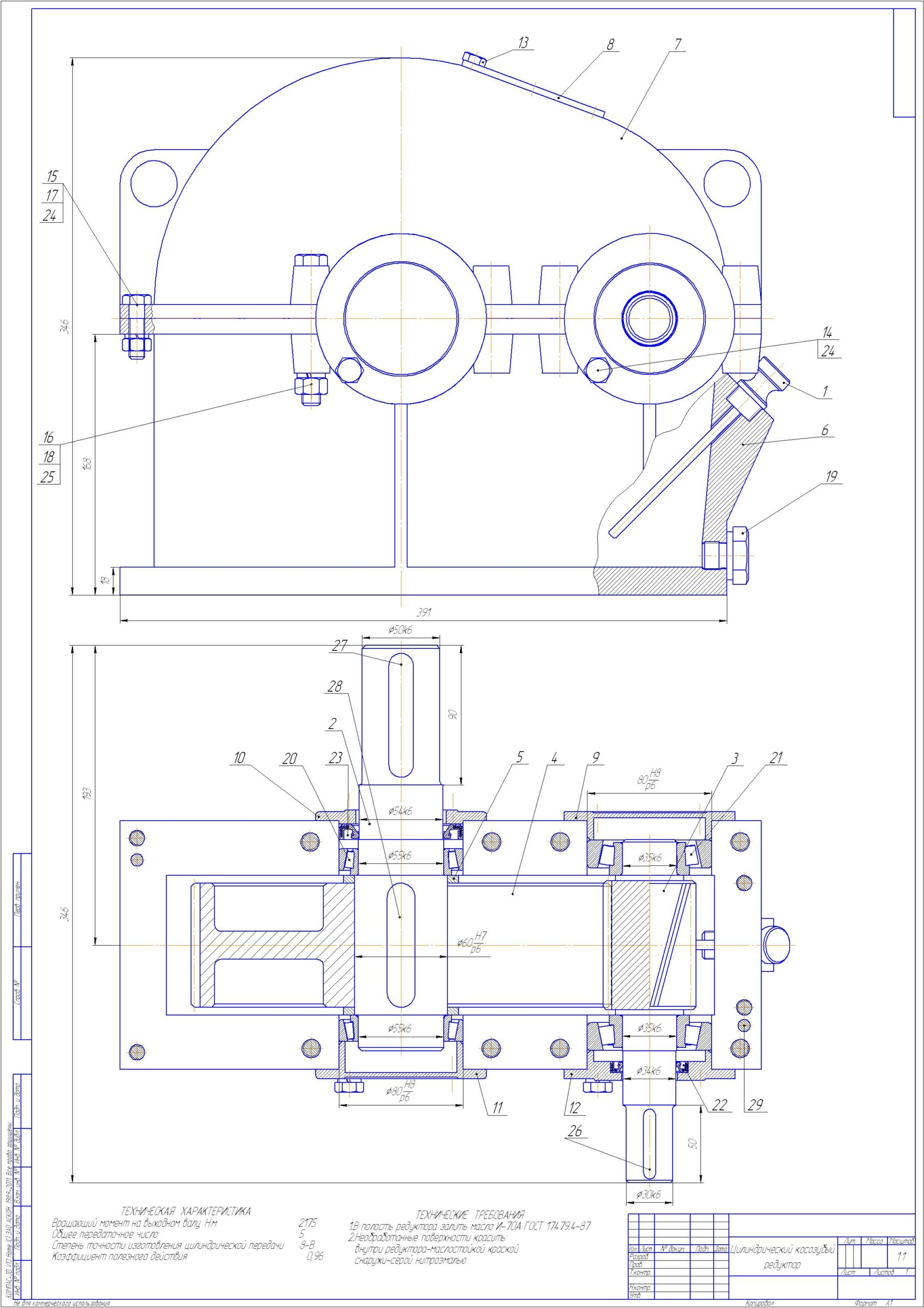

А1 редуктор.cdw
