Сборочный чертеж компрессора ХШВ 1111

На чертеже представлен сборочный чертеж компрессора типа ХШВ и спецификация. Компрессор предназначен для засасывания из испарителя хлагент в виде пара, затем сжимает его и выталкивает в конденсатор.

Технические характеристики
1 Компрессоры должны изготавливаться в соотвествии с требованиями ГОСТ 17008-84
2 Номинальная холодопроизводительность 138 Вт
3 Номинальная потребляемая мощность 134 Вт
4 Номинаьная удельная холодопроизводительность 1,08 Вт/Вт
5 Компрессоры предназначены для работы при номинальном напряжении 220 В и частоте50 Гц
6 Охлаждение компрессора естественное
7 Масса - 6,9 кг

Состав: Сборочный чертеж (СБ), Спецификация Язык документа

Софт: Компас v10,CDW

Каталог / Машиностроение и механика / Детали машин / Сборочный чертеж компрессора ХШВ 1111

Просмотр файлов
СБ ХШВ1111.cdw
Спецификация на ХШВ.cdw

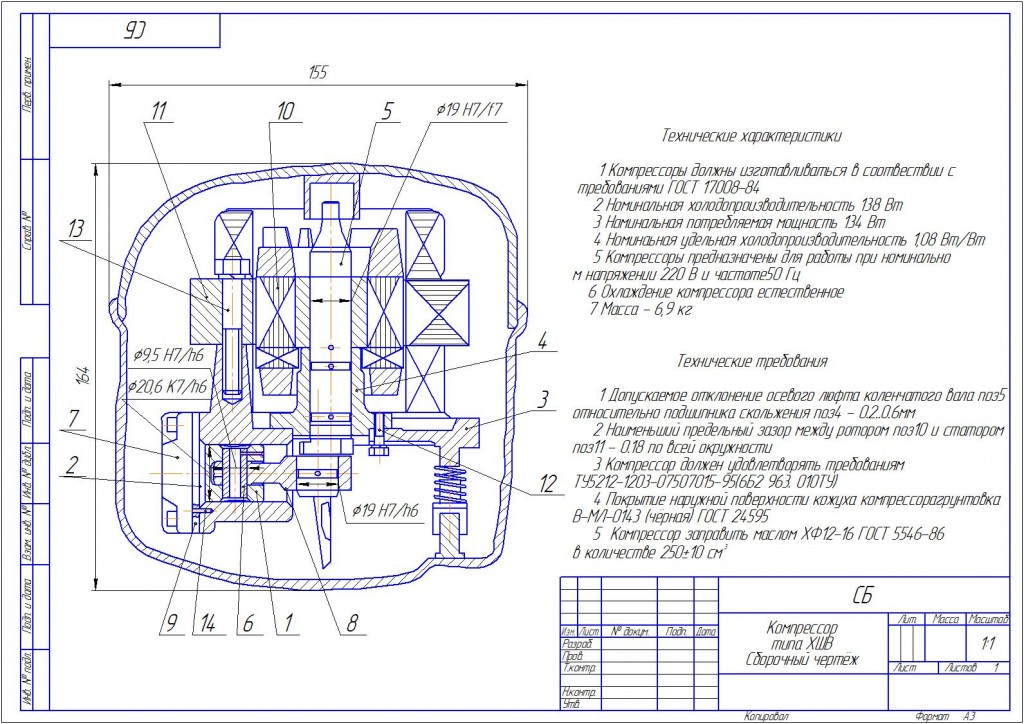

Сборка компрессора ХШВ1111.jpg
