Съемник для втулок

Гвинтові знімачі призначені для демонтажу деталей насаджених з натягом (втулки, шківи). Зусилля знімання виникає під час обертання гайки і осьового переміщення гвинта.В нашому випадку гвинт крім кручення, працює на розтяг.

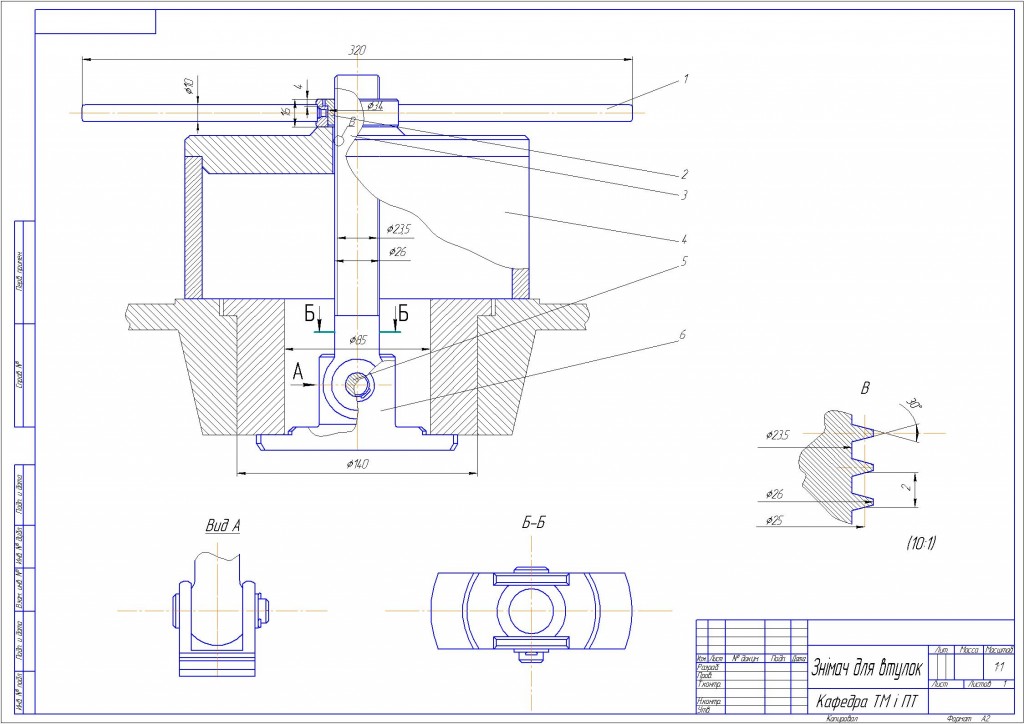

Знімач для втулок складається із стакана 4, гайки 3 з рукояткою1, вантажного гвинта 2, Т-подібної опори 6, осі опори 5. Для просування Т- подібної опори в отвір втулки опора повертається на 90۫

Состав: ВО (съемник для втулок) - А2 + сецификация + ПЗ + рисунки к ПЗ Язык документа

Софт: компас 12

Просмотр файлов
Знімач.cdw
СПЕЦИФ.cdw
Записка рис.7.rtf
епюр рис. 7.bmp
