Щековая дробилка с простым качанием щеки

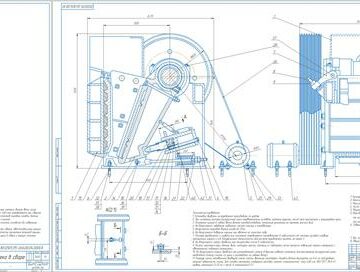

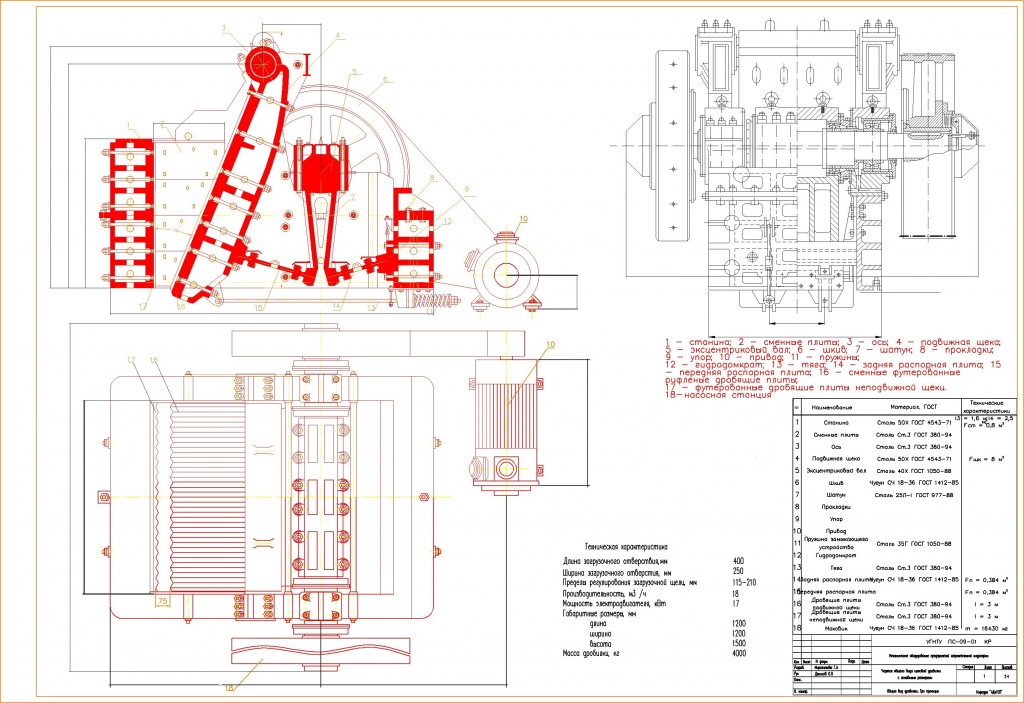

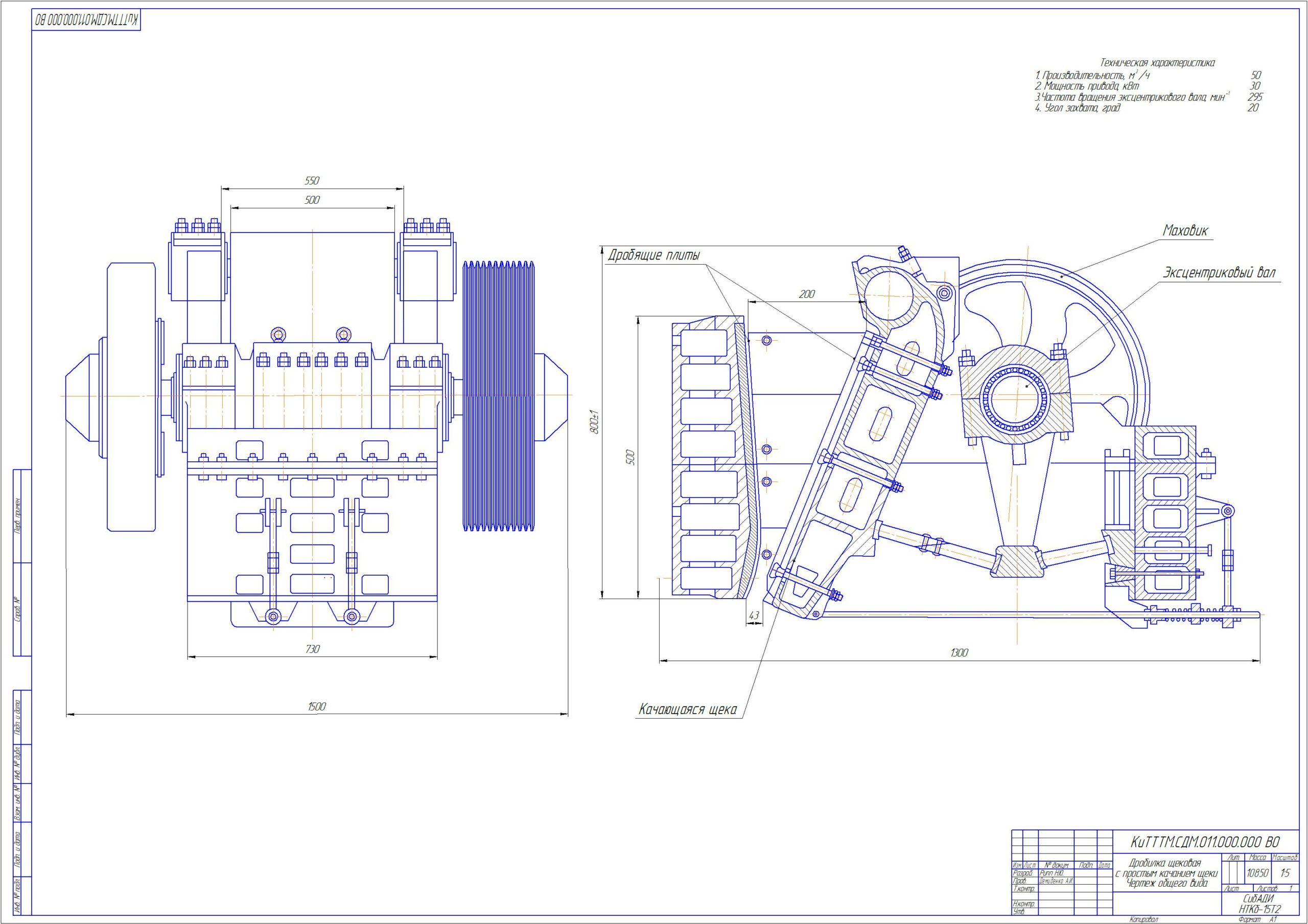

Чертеж щековай дробилки с простым качанием щеки, в трех проекциях.
В щековых дробилках с простым качанием материал раздавливается между двумя щёками, из которых одна неподвижна, а другая является подвижной — качающейся. Подвижная щека шарнирно подвешена на неподвижной или подвижной оси и попеременно то приближается к неподвижной щеке, то удаляется от неё.
