Муфта втулочно-пальцевая D=140мм, d=32-38мм

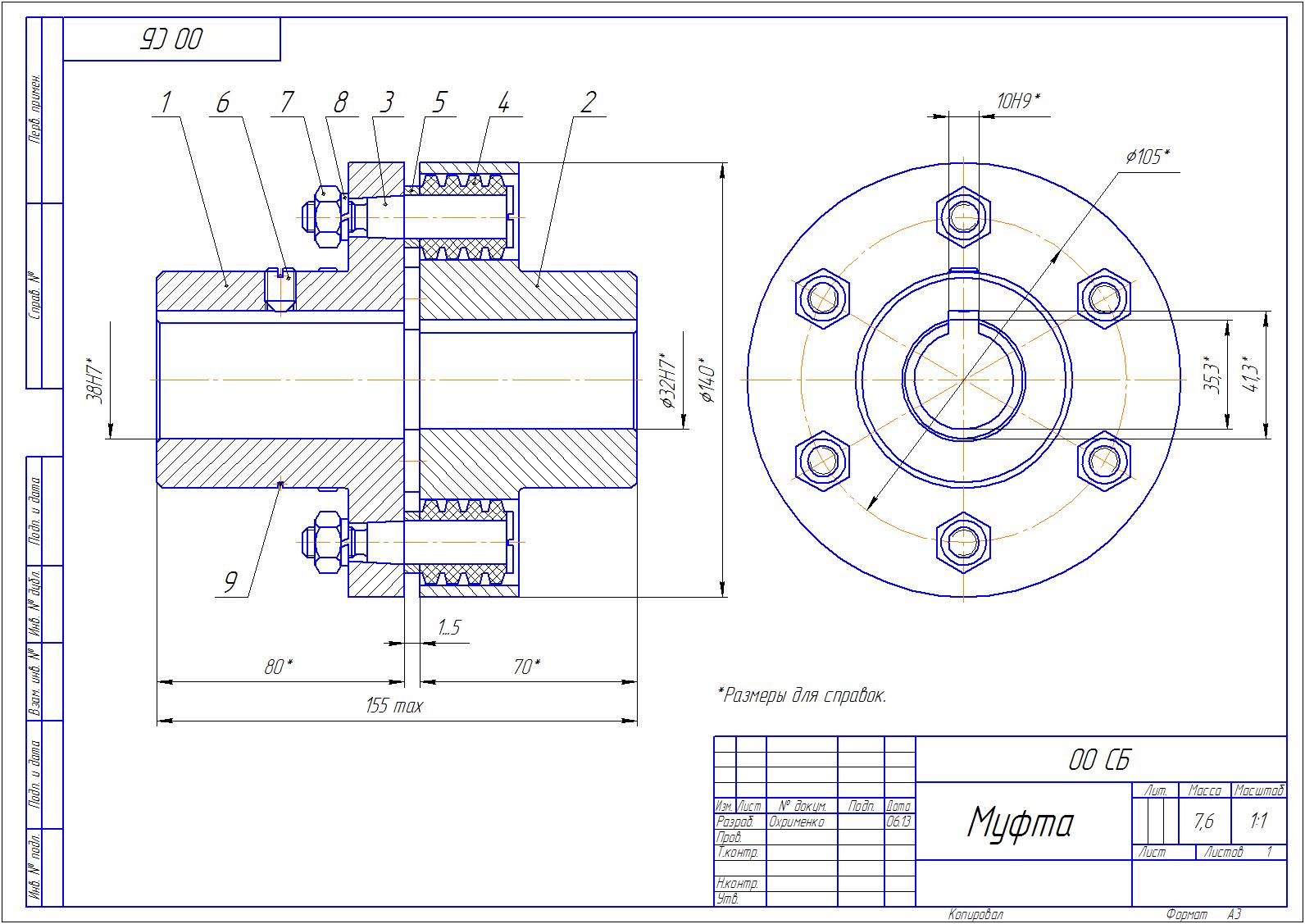

Муфта втулочно-пальцевая с наружным диаметром D=140мм и посадочными диаметрами d=32 и 38мм. Полумуфта с диаметром 38мм устанавливается на электродвигатель 4А132S4, а полумуфта с диаметром 32мм - на пластинчатый насос НПл 56/16. В архиве находятся все чертежи для изготовления муфты в металле.
Винт поз.6 необходим для исключения падения полумуфты на ногу при вертикальном расположении электродвигаеля. При горизонтальном расположении винт не нужен.

Состав: Сборочный чертёж (СБ), Спецификация, Деталировка Язык документа

Софт: Компас-3D 11 SP1

Каталог / Машиностроение и механика / Детали машин / Соединения / Муфта втулочно-пальцевая D=140мм, d=32-38мм

Просмотр файлов
Муфта втулочно-пальцевая D=140мм, d=32-38мм/00 Муфта.spw
Муфта втулочно-пальцевая D=140мм, d=32-38мм/01 Полумуфта 1.cdw
Муфта втулочно-пальцевая D=140мм, d=32-38мм/02 Полумуфта 2.cdw
Муфта втулочно-пальцевая D=140мм, d=32-38мм/03 Палец.cdw
Муфта втулочно-пальцевая D=140мм, d=32-38мм/04 Втулка упругая.cdw
Муфта втулочно-пальцевая D=140мм, d=32-38мм/05 Втулка распорная.cdw
Муфта втулочно-пальцевая D=140мм, d=32-38мм/06 Винт.cdw
Муфта втулочно-пальцевая D=140мм, d=32-38мм/00.СБ Муфта.cdw
