Расчет болтовых соединений фланцевой муфты

Санкт-Петербургский Государственный Политехнический Университет
Кафедра Машиноведение и основы конструирования
Курсовой проект по дисциплине «Расчет болтовых соединений фланцевой муфты»
Санкт-Петербург 2014

Q

Тном

D1

D2

H

f

Ксц

[Sа]

[S]

Кол-во Z

Класс прочности

КН

Нм

мм

мм

мм

-

-

-

-

-

-

140

2000

460

300

30

0.20

1.5

2.0

4.5

16

8.8

Задание курсовой работы по ДМ – "Расчет болтов фланцевой муфты"
1.Определить диаметр болтов dб фланцевой соединительной муфты при двух различных вариантах конструктивного исполнения болтовых соединений полумуфт:
а) - при установке в отверстия с зазором (болты нормальной точности по ГОСТ 7798-70);
б) - при установке в отверстия без зазоров (призонные болты по ГОСТ 77817-80);
Муфта устанавливается на вал диаметром d, определяемым по величине заданного вращающего момента ТНОМ ([τ]=30 МПа).
Полумуфты стальные с коэффициентом трения между фланцами f=0.15.
2.Произвести выбор шпонок под полумуфты и выполнить проверочный расчет шпоночного соединения.

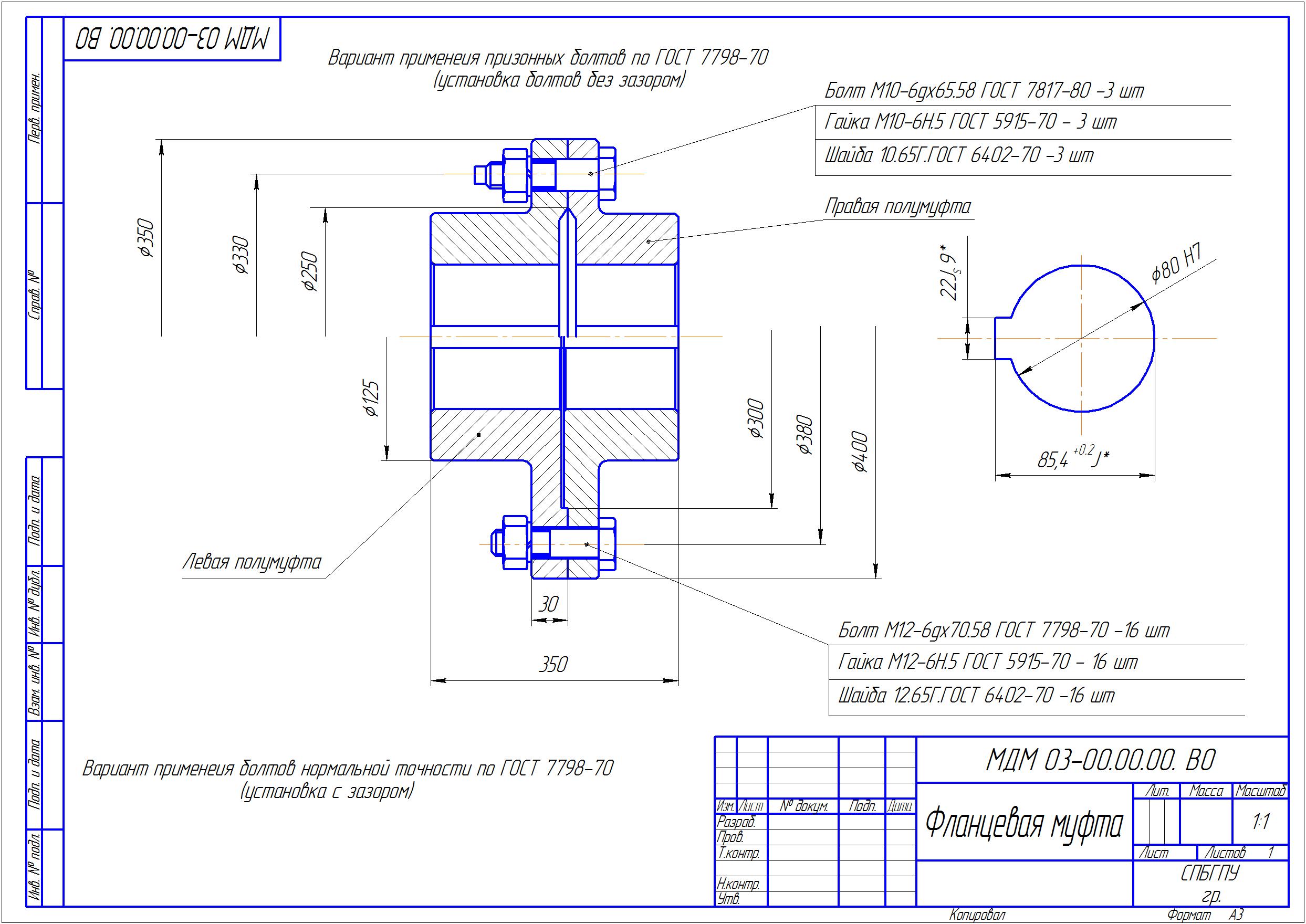

3.Выполнить эскиз муфты, включая изображение обоих болтовых соединений, в масштабе 1:1.

Примечание: при необходимости – изменить класс прочности или количество болтов

Состав: Фланцевая муфта (чертеж), ПЗ Язык документа

Софт: КОМПАС-3D 13 SP2

Файлы:
Чертеж.cdw
П.З.docx
