"Технологический процесс изготовления корпуса форсунки"

Электростальский политехнический институт (филиал) государственного образовательного учреждения высшего профессионального образования «Московский государственный институт стали и сплавов (ТЕХНОЛОГИЧЕСКИЙ УНИВЕРСИТЕТ)
Кафедра «Технология машиностроения»
Курсовой проект по дисциплине "Технология машиностроения"
На тему "Технологический процесс изготовления корпуса форсунки"

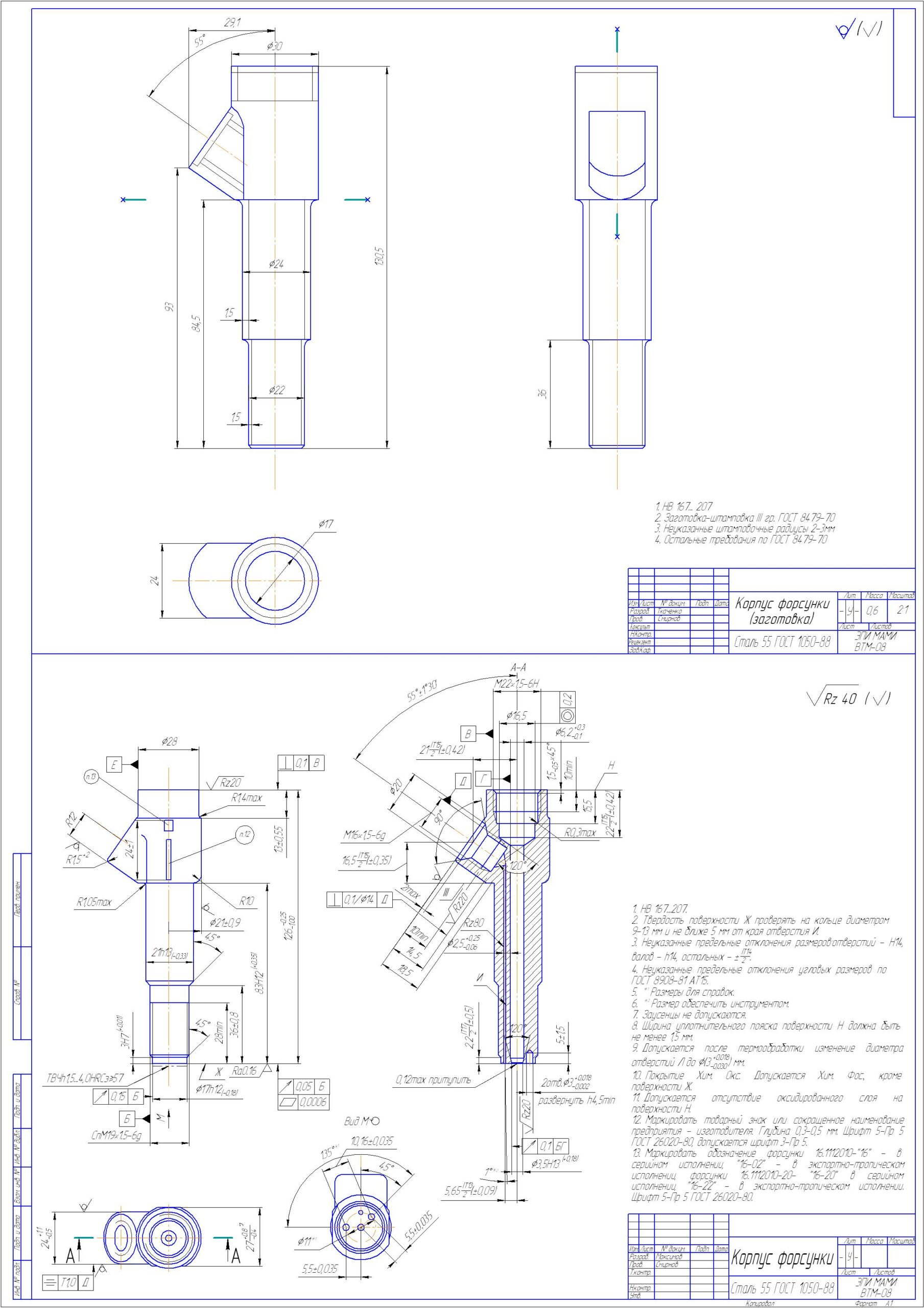

В курсовом проекте представлен анализ исходных данных для про¬ектирования технологического процесса изготовления корпуса форсунки. Разработан технологический процесс обработки корпуса форсунки с выбором заготовки, техноло¬гических баз, расчётом припусков, промежуточных размеров, расчётом ре¬жимов резания и нормированием операций. Представлено проектирование технологического оснащения. Рассчитано зажимное приспособление на агрегатные операции. На первом листе графи¬ческой части проекта представлен чертёж корпуса форсунки и чертёж заготовки. На следующих трёх листах – операционные эскизы операций обработки корпуса форсунки. На последующим лис¬те – чертеж спроектированного зажимного приспособления.

Состав: Корпус форсунки, Операционные эскизы Токарной с ЧПУ, Операционные эскизы фрезерной, Операционные эскизы токарной полуавтоматической. Язык документа

Софт: КОМПАС-3D 14

Каталог / Машиностроение и механика / Детали машин / "Технологический процесс изготовления корпуса форсунки"

Просмотр файлов
1_Фрезерная.cdw
3_Токарная полуавтоматная.cdw
7_Токарная с ЧПУ.cdw
Зажимное приспособление.cdw
корпус заготовка.cdw
Форсунка(курсовой).docx
