Цилиндрический двухступенчатый редуктор с раздвоенной быстроходной ступенью

курсовая работа на тему :спроектировать привод лебедки состоит из:
1.эскизной компановки редуктора
2.сборочного чертежа цилиндрического двухступенчатого редуктора
3. сборочного чертежа привода(эл двигатель, редуктор, цепная передача)
4.пояснительной записки
5.спецификации
6.схемы нагружения вала
Параметры привода:Передаточное отношение редуктора=33,6
крутящий момент
на выходном валу редуктора =309,247
на входном валу=28,53
на валу цепной передачи=796,602
мощность эл.двигателя =11кВт
синхронная частота вращения=3000об/мин

Состав: пояснительная записка, эскизная компановка редуктора, сб редуктора,привод лебедки включающий в себя эл двигатель, редуктор,цепную передачу Язык документа

Софт: компас v13

Каталог / Машиностроение и механика / Детали машин / Цилиндрический двухступенчатый редуктор с раздвоенной быстроходной ступенью

Просмотр файлов
компановка1.cdw
пояснительная записка.docx

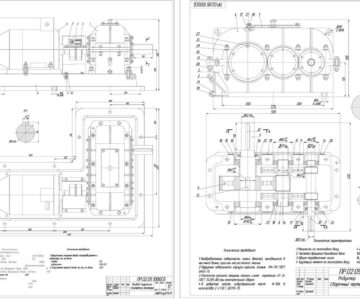

привод готовый.cdw

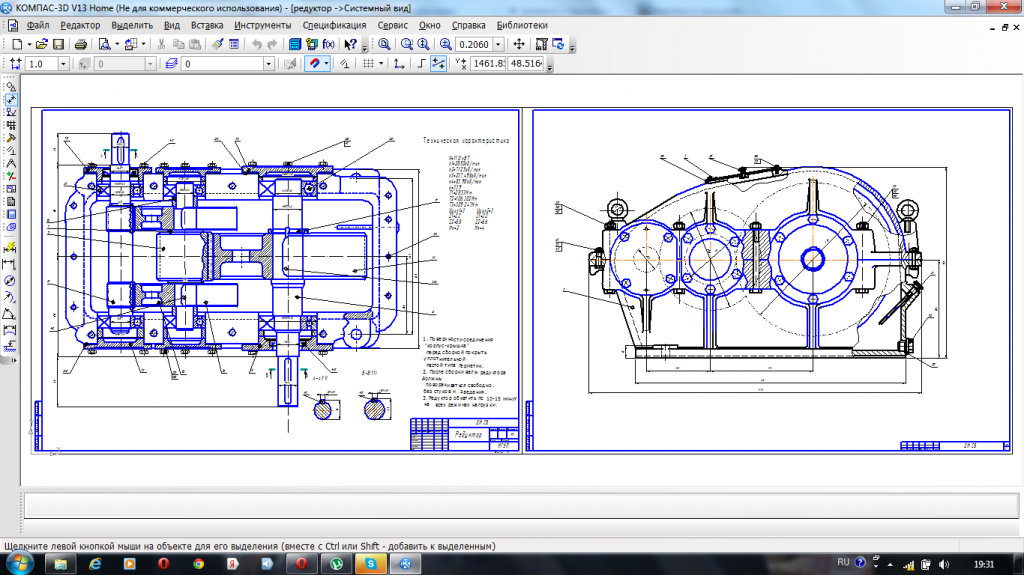

редуктор.cdw
содержание.docx
спецификация.frw
схема нагружения вала.frw
