вертикальный двухступенчатый редуктор с прямозубыми колесами. u=11.4

Московский государственный технический университет гражданской авиации
Кафедра технической механики
Курсовой проект по дисциплине "Детали машин"
на тему "Спроектировать двухступенчатый редуктор с прямозубыми колесами"
2012 год

Задание на проект: Спроектировать двухступенчатый редуктор с прямозубыми колесами. Мощность на выходном (тихоходном) вале Рт=3.55 кВт частота его вращения nт =125мин-1, срок службы редуктора 2*104 час.

Курсовой проект содержит: 1 лист формата А1 графической части, 2 листа формата А3 графической части, 18 листов пояснительной записки.
Передаточное число редуктора - u=11.4
Передаточное число тихоходной ступени - uт=3
Передаточное число быстроходной ступени - uб=3,8
Вращающий момент на тихоходном валу - 274 Н*м
Вращающий момент на быстроходном валу - 30,7 Н*м
Вращающий момент на промежуточном валу - 95 Н*м
Частота вращения быстроходнога вала - 1410 мин-1.
Номинальная мощность электродвигателя 4 кВт
Тип электродвигателя - 100L4

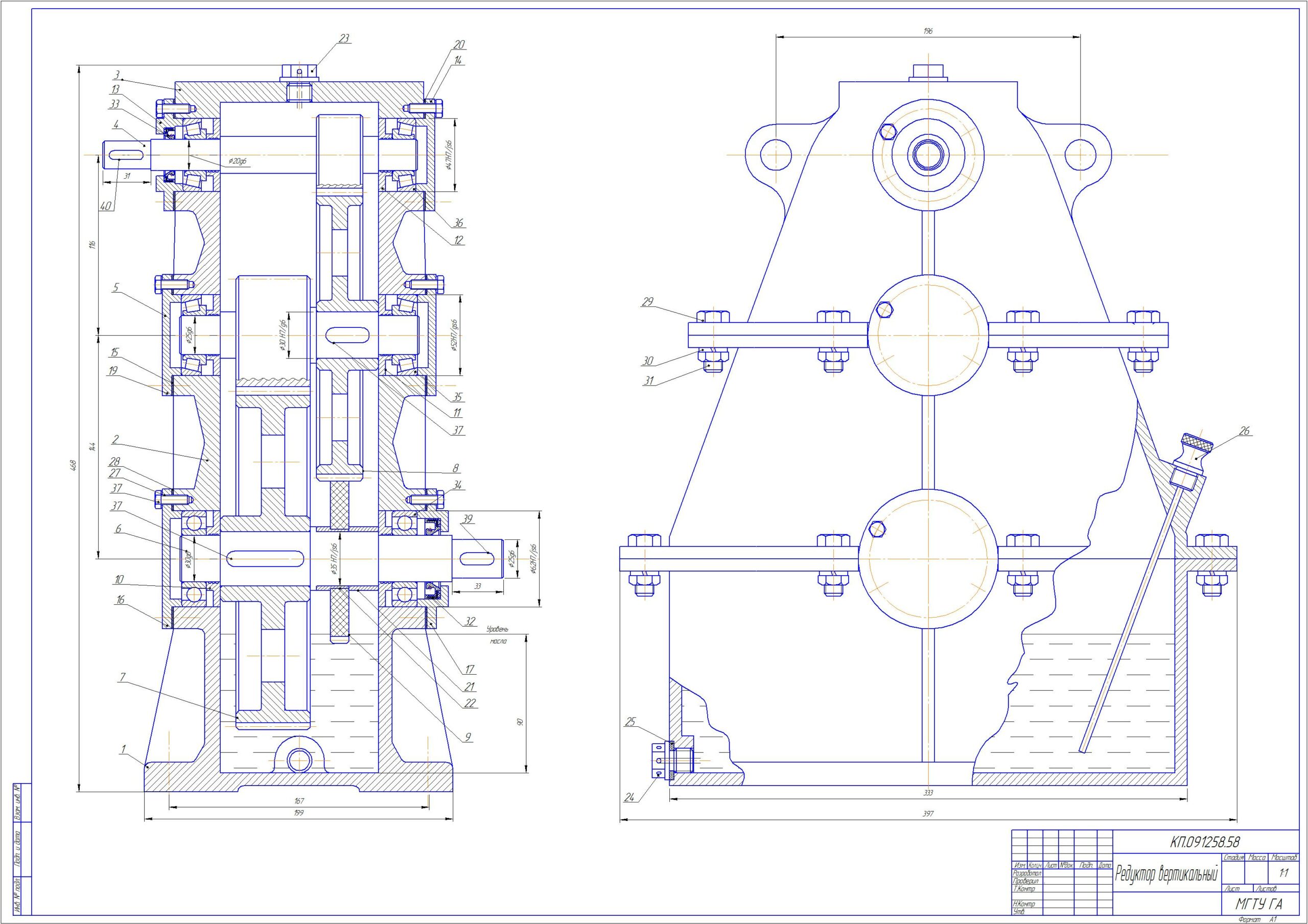

Состав: Сборочный чертеж (СБ), Деталировк (Вал, Зубчатое колесо), спецификация, ПЗ Язык документа

Софт: КОМПАС-3D V14
