Вибрационный клапан.

Вибрационный клапан.

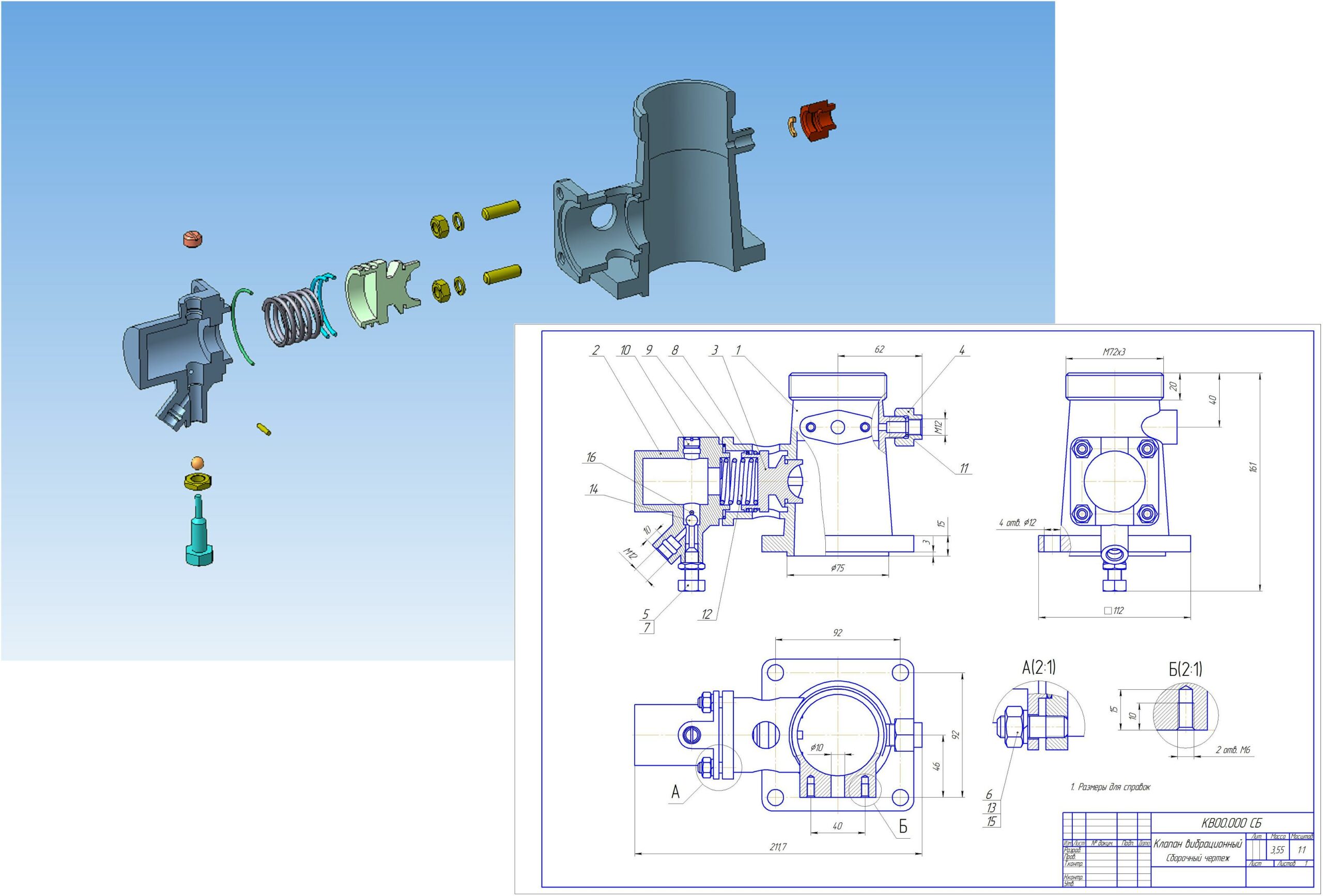

3D сборка со всеми входящими деталями и стандартными изделиями.
Сборочный чертеж.
Спецификация.

Состав: 3D сборка, детали, сборочный чертеж, спецификация Язык документа

Софт: КОМПАС-3D 14

Просмотр файлов
Пробка_ГОСТ_12202_66.m3d
Прокладка_15.m3d
Крышка_МИФТ_752142_002.m3d
Шарик_8,5_ГОСТ_3722_81.m3d
Пружина_394_ГОСТ_13766_86.m3d
Клапан вибрационный.cdw
Спецификация.spw
Клапан_МИФТ_306577_002.m3d
Клапан вибрационный МИФТ.a3d
Болт регулирующий_ МИФТ_301611_006.m3d
Штуцер_МИФТ_302634_016.m3d
Кольцо_3.m3d
Кольцо_14.m3d
Корпус_МИФТ_301111_001.m3d
Рисунок для сайта.jpg
