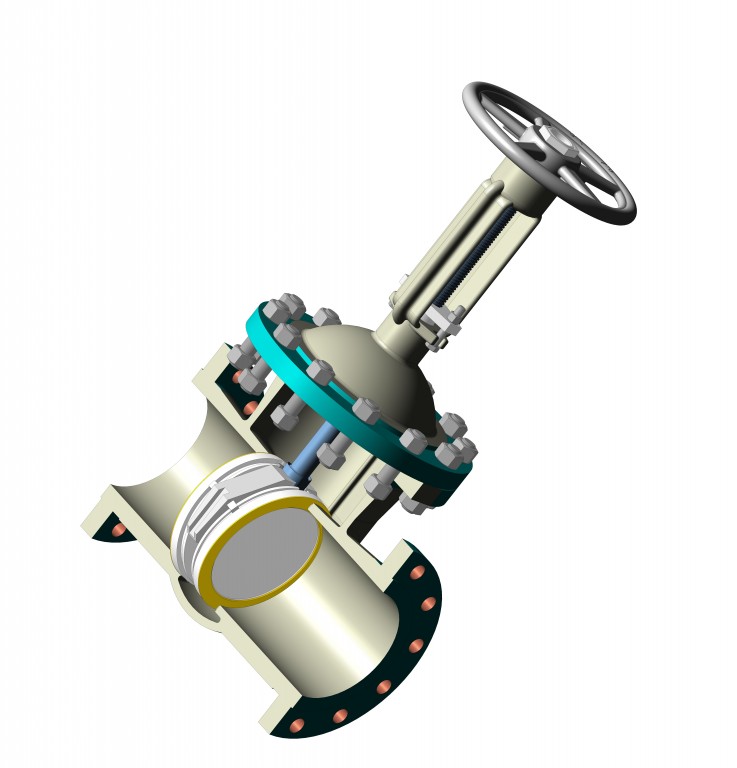

Задвижка 30с15нж Ду250Ру40

Задвижка 30с15нж, условный диаметр- Ду250, условное давление -Ру40. Сборка и детали в 3D. (трубопроводная арматура).

Состав: Сборка и детали в 3D Язык документа

Софт: Компас V13

Просмотр файлов
Маховик 40_250.m3d
Накладка 40_250.m3d
Обойма 40_250.m3d
Отливка Корпус 40_250.m3d
Сальник40_250.m3d
Стержень штока 40_250.m3d
Фиксатор 40_250.m3d
Задвижка 40_250.a3d
Обойма 40_250 с фиксаторами СБ.a3d
Шток 40_250 СБ.a3d
Бобышка 40_250.m3d
Втулка бронза 40_250.m3d
Втулка стальная 40_250.m3d
Втулка штока 40_250.m3d
Гайка М30.m3d
Гайка М62х2 Л.m3d
Гайка нижняя Ду300 Ру16.m3d
Кольцо ТРГ 56х40х8.m3d
Корпус 40_250.m3d
Корпус 40_250 V0.m3d
Крышка 40_250.m3d
