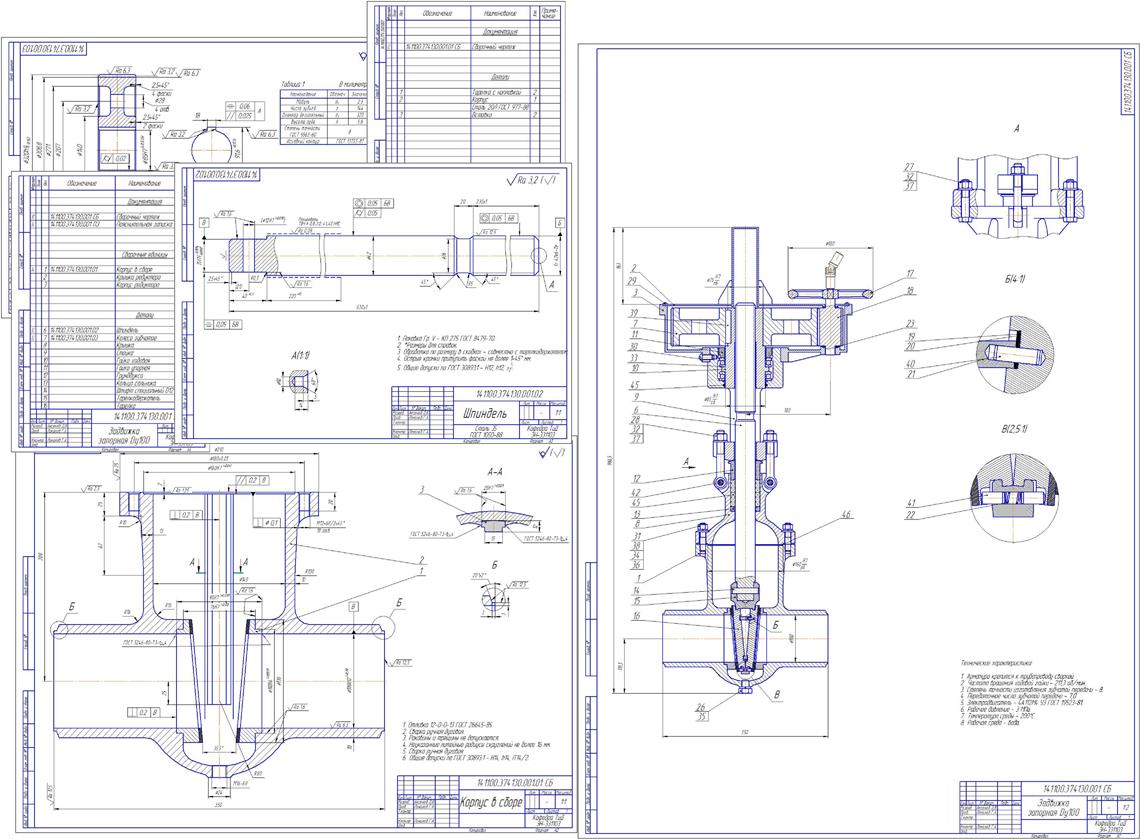

Задвижка запорная Ду100

Уральский Федеральный Университет им. Б.Н. Ельцина
Кафедра: турбины и двигатели
Курсовой проект по дисциплине: "Детали машин и основы конструирования"
На тему: "Расчет и проектирование запорной задвижки"
Екатеринбург 2016

Исходные данные: 1. Диаметр условного прохода: Dу = 100 мм.
2. Рабочая среда: вода.
3. Рабочее давление среды: Рраб. = 3,0 Мпа.
4. Рабочая температура среды: t = 200 0C.
5. Время полного закрытия:  =8 с.
6. Строительная длина: L = 350 мм.
Данная задвижка проектируется с двухдисковым клиновым затвором, который образуется двумя дисками, расположенными под углом к друг другу и жестко скрепленными между собой. Такой тип затвора снижает возможность заклинивания, обеспечивает малый износ уплотнительных поверхностей и высокую герметичность.

Содержание

Задание 4
Введение 5
1.Проектирование клиновой задвижки 6
1.1 Конструирование затвора 6
1.2.Конструирование шпинделя 8
1.3.Конструирование сальникового уплотнения 9
1.4.Силовой расчет затвора 11
1.4.1. Определение типа уплотнения 11
1.4.2. Определение веса клина затвора 12
1.4.3. Расчет усилия для перемещения клина и максимального усилия
вдоль шпинделя 12
1.4.4. Расчет крутящего момента на ходовой гайке 13
1.5. Конструирование корпуса, крышки и стойки задвижки 13
1.5.1. Конструирование корпуса 13
1.5.2. Конструирование крышки 15
1.5.3. Конструирование стойки 17
1.6. Конструирование узла ходовой гайки 18
2.Расчет приводной головки 20
2.1. Подбор электродвигателя. Расчет кинематических параметров 20
2.2. Расчет зубчатой передачи 21
2.2.1. Выбор материалов и допускаемые напряжения 21
2.2.2. Расчетный крутящий момент и межосевое расстояние 22
2.2.3. Модуль, суммарное число зубьев, основные геометрические размеры 22
2.2.4. Фактическая окружная скорость 23
2.2.5. Проверка зубьев на выносливость по контактным напряжениям 23
2.3. Подбор маховика для ручного уплотнения 24
3.Проверка прочности деталей задвижки 25
3.1. Проверка прочности корпуса и крышки 25
3.1.1. Расчет сферических стенок 25
3.1.2. Расчет цилиндрических стенок 25
3.1.3. Расчет круглых сферических стенок 26
3.2. Расчет фланцевых соединений 28
3.3. Расчет стоек 29
3.4. Расчет шпинделя 30
3.5. Расчет крышки сальника 32
Заключение 34
Библиографический список 35
