Операция Укомплектация-2

Дипломный проект "Поектирование механосборочного цеха ССЗ"

В данном дипломном проекте выполнено проектирование механосборочного цеха судоремонтно-судостроительного завода. Рассмотрены вопросы охраны безопасности жизнедеятельности. Разработан технологический процесс ремонта и изготовления гребного вала. Разработана технологическая оснастка. Номенклатуру выполненных чертежей смотри в ведомости дипломного проекта.
Завершающей стадией дипломного проекта является технико-экономическое обоснование. В результате сравнения технико-экономических показателей по проекту и по нормативам, очевидно, что цех (его постройка) является эффективной.

Состав: ПЗ+План цеха+ОЭ+Приспособа+ТЭП Язык документа

Софт: Компас v12

Каталог / Машиностроение и механика / Дипломный проект "Поектирование механосборочного цеха ССЗ"

Просмотр файлов
03_Гребной вал.cdw
04_Операц_эскизы.cdw
05_Валопровод.cdw
06_Приспособление для обкатки.cdw
07_роликовая_стойка.cdw
08_Тиски_поворотн.cdw
09_Устр_для_пр_вала.cdw
10_ТЭП.cdw
00 Ведомость.doc
01_Пояснительная записка.doc

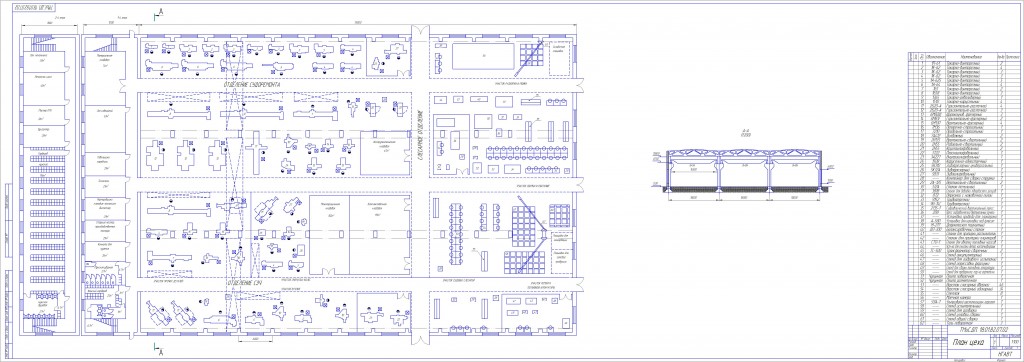

02_План цеха.cdw
