ДП. Разработка ковша с челюстным захватом

В результате выполнения дипломного проекта была предложена конст-рукция универсального ковша гидравлического экскаватора, особенностью которой является оснащение ковша двухстороннего действия гидравлической задней стенкой. Это дает возможность повысить эффективность гидравличе¬ских экскаваторов и использовать их при работе с липкими грунтами.
Был выполнен обзор технических решений, выбрана базовая машина, оп-ределен перечень выполняемых операций, определены геометрические пара-метры рабочего органа, произведены соответствующие расчеты, разработана гидравлическая схема и рассчитаны элементы гидропривода, определены ме¬роприятия по безопасной эксплуатации, определены технико-экономические показатели.
Цели поставленные в дипломном проекте достигнуты.

Состав: Чертежи:ВО, Анализ патентных решений, Рабочее оборудование, Днище, Ковш, Гидросхемма,, Рукоять Технология операций, Устойчивость, ПЗ, Спецификации Язык документа

Софт: КОМПАС v12

Сайт: www

Каталог / Машиностроение и механика / ДП. Разработка ковша с челюстным захватом

Просмотр файлов
Спецификации/СП вид общий.spw
Спецификации/СП Днище.spw
Спецификации/СП Ковш.spw
Спецификации/СП рабочее оборудование.spw
Спецификации/СП рукоять.spw
Чистовик Чертежи/Аналоги.cdw
Чистовик Чертежи/Гидросхемма.cdw
Чистовик Чертежи/Деталировка.cdw
Чистовик Чертежи/Днище-Ковш.cdw

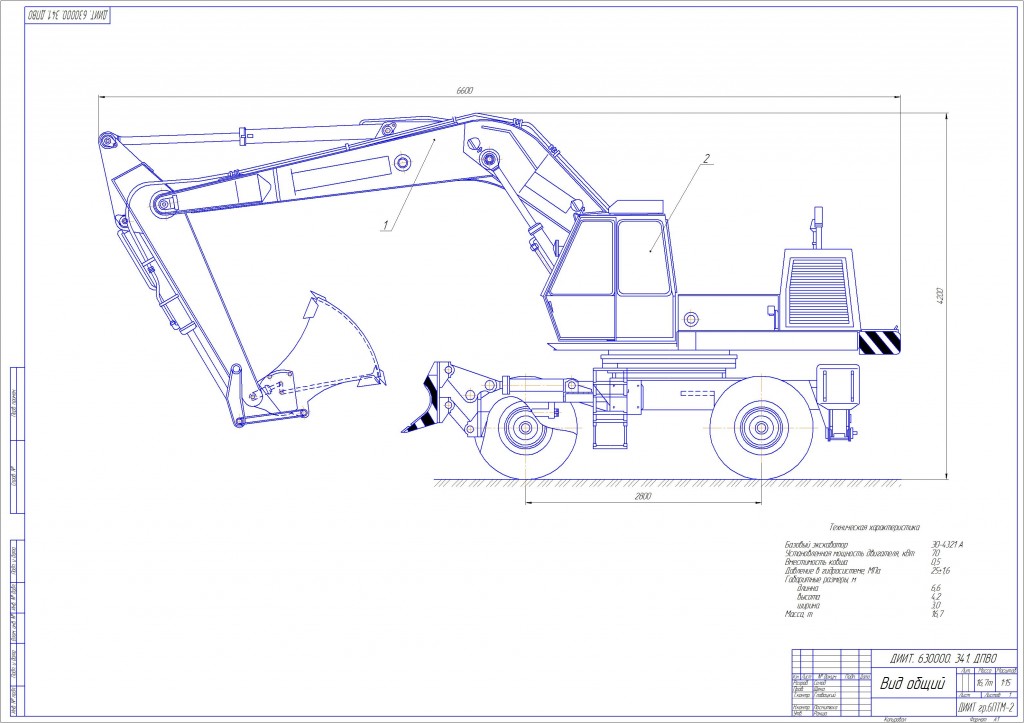

Чистовик Чертежи/Общий вид.cdw
Чистовик Чертежи/Рабочее оборудование.cdw
Чистовик Чертежи/рукоять.cdw
Чистовик Чертежи/Съемник.cdw
Чистовик Чертежи/технология операций.cdw
Чистовик Чертежи/Устойчивость.cdw
Диплом готов.docx
Спецификации
Чистовик Чертежи
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.

Еще чертежи и проекты по этой теме:

3 КОММЕНТАРИЕВ

1
2015-02-27 в 09:48 Ответить

Суть модернизации в оснащении ковша гидравлической задней стенкой или в том что он делается с челюстным захватом при помощи устройства которое на раме трактора? Заранее спасибо.

2
2015-03-28 в 07:06 Ответить

Здравствуйте. Скачал диплом. При открывании 1 чертежа - "рабочее оборудование" появляется сообщение, что не хватает растрового изображения, пока не могу понять оно важное или нет. Может поможете разобраться.

    3
    2015-03-28 в 12:50 Ответить

    ничего страшного. нажмите кнопку игнорировать. судя по всему когда автор выполнял работу в качестве подложки использовал фото которое обводил чтобы получился чертеж.
