Экскаватор ЕК-12 с ковшом переменной емкости

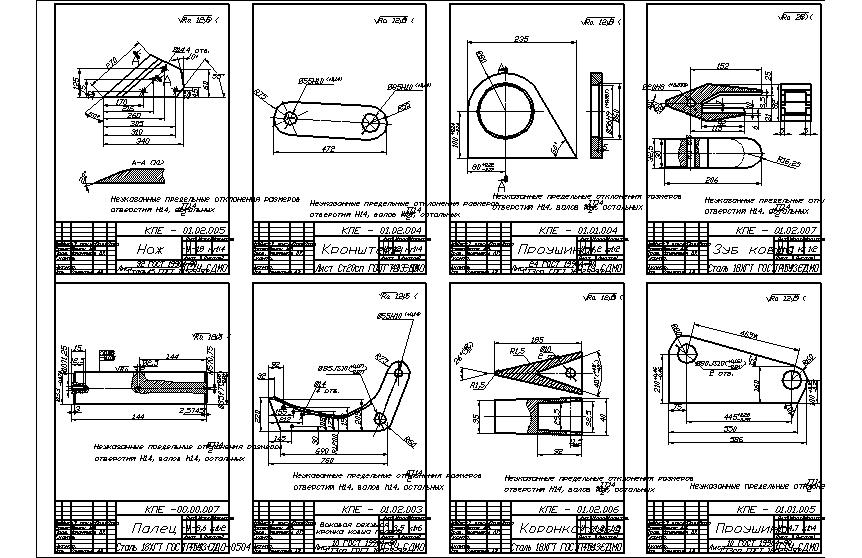

Колесный экскаватор ЕК-12. Чертежи рабочего органа экскаватора ЕК12, вид общий, деталировка. Чертежи из дипломного проекта. ТГТУ СДМО.

Техническая характеристика
Марка двигателя Д-243
Мощность двигателя, л.с. 105
Давление в гидросистеме, МПа 32
Давление в пневмосистеме, Мпа 0,6...0,7
Радиус копания на уровне стоянки, м 7,86
Частота вращения поворотной платформы, об./мин. 9
Глубина копания, м, не менее 4,7
Высота выгрузки, м 6,5

Состав: Деталировка, Вид общий (ВО), операционные эскизы Язык документа

Софт: AutoCAD. DWG

Каталог / Машиностроение и механика / Экскаватор ЕК-12 с ковшом переменной емкости
