Электрофицированный кормораздатчик-смеситель кормов для СТФ

В бункере проектируемого кормораздатчика-смесителя установлено две лопастных мешалки, а в качестве дозирующего механизма устанавлен лопастной винт-дозатор, каждый из которых размещен в кожухе и снабжен индивидуальным электроприводом. Кожух установлен в месте перехода днища бункера к вертикальной боковой стенке и имеет изнутри – по всей его длине – загрузочную щель для корма, а в конце – выгрузное окно. Применение такого механизма обеспечивает высокую стабильность отбора продукта и снижение энергоемкости. При этом он прост по устройству и надежен в эксплуатации.

Состав: ВО, схема работы, СБ, деталировка, спецификации Язык документа

Софт: Компас v12, CDW

Каталог / Машиностроение и механика / Электрофицированный кормораздатчик-смеситель кормов для СТФ

Просмотр файлов
Все вместе (наброски).frw
Деталировка.frw

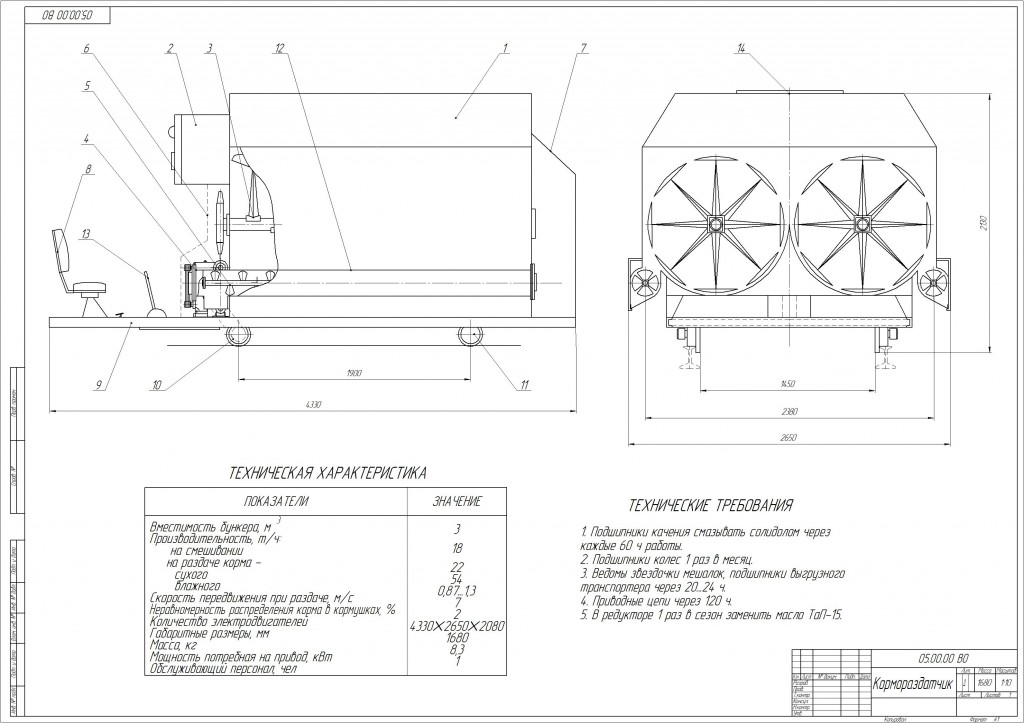

Кормораздатчик (ВО).cdw
Кормораздатчик (ВО).jpg
Сборочный(лопастной винт-дозатор).cdw
Спецификация винт.spw
Спецификация_СБ.spw
СпецификацияВО.spw
Схема работы кормораздатчика.cdw
