Фланец

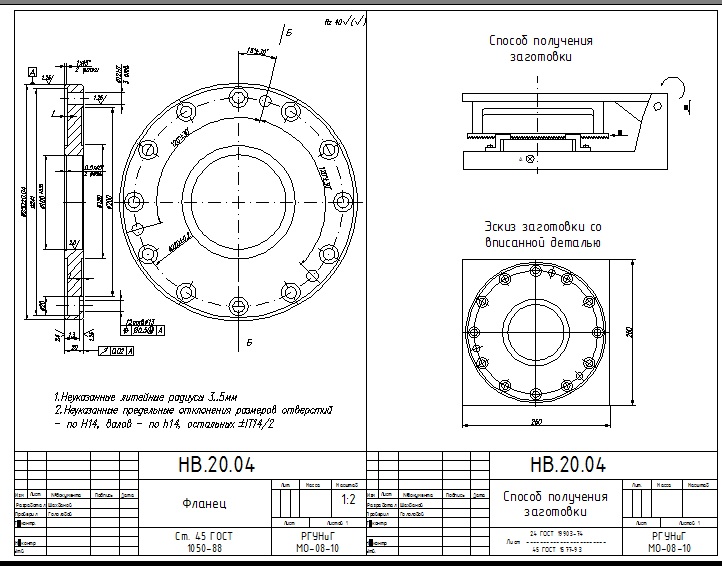

К фланцу по чертежу предъявляются следующие технические условия на изготовления:
1) Материал сталь 45 ГОСТ 1050-88.
Модуль упругости Е=2•105 МПа, модуль сдвига G=7.8•104 МПа, ρ=7810кг/м3 , σВ=610 МПа, σТ=360 МПа, НВ=180.
2) Шероховатость поверхностей отверстий ∅12 и ∅250 Ra 1.25 мкм,
∅100 Ra 2.5 мкм, торцевых поверхностей Ra 1.25 мкм и Ra 2.5 мкм
3) Шероховатость остальных поверхностей детали Rz 40 мкм.
4) Неуказанные предельные отклонения размеров: диаметров Н14, h14; остальных IT14/2
5) Биение правой торцевой поверхности относительно поверхности А 0.02 мм
6) Позиционное отклонение осей 12 отверстий ∅13 относительно поверхности А 0.5 мм

Состав: Чертеж изделия; метод получения заготовки (из проката), Технологические наладки для операции точения Язык документа

Софт: AutoCAD
