Газотурбонагнетатель PDH-25

Курсовой проект по дисциплине "судовые турбинные установки".
Расчет турбонаддувочного агрегата судового двигателя внутреннего сгорания с параметрами:
1. Агрегатная эффективная мощность ДВС Ne = 2400 кВт.
2. Абсолютное давление наддува Pк = 0,23 МПа.
3. Тип газовой турбины – осевая.
4. Температура газа перед турбиной Тг = 623 К.

Состав графической части курсового проекта:

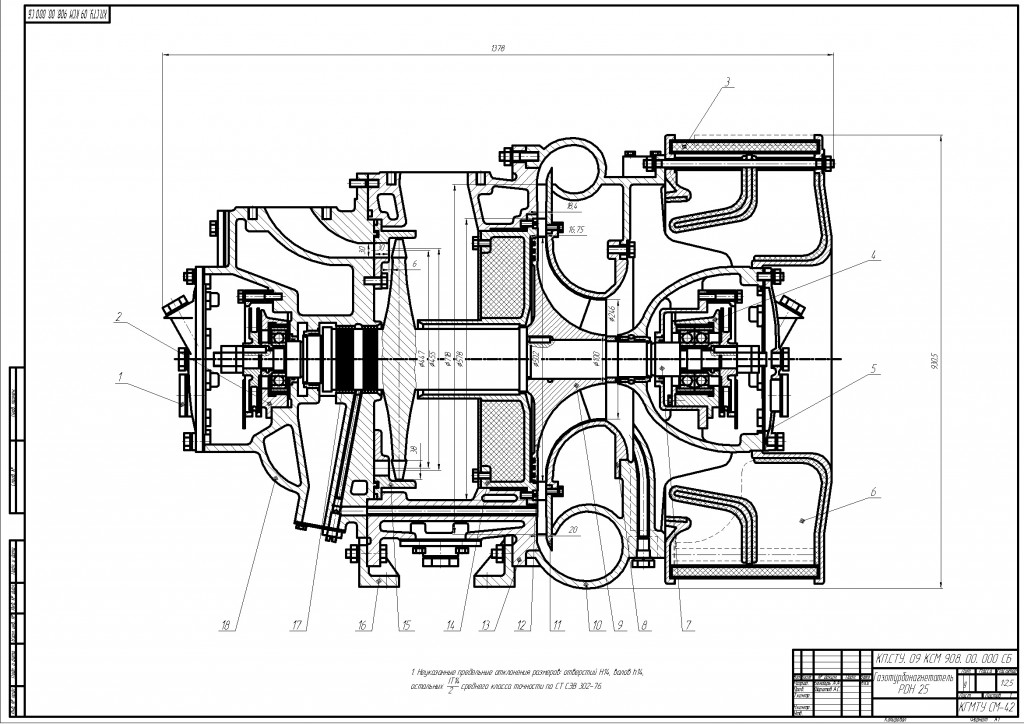

Лист 1. Продольный разрез турбонаддувочного агрегата (формат А1).
Лист 2. Опорные узлы ротора (формат А2).

Керченский Государственный Морской Технологический Университет
Кафедра судовых энергетических установок
Керчь, 2012 г.

Состав: Пояснительная записка (ПЗ), сборочный чертеж (СБ), чертеж опорных узлов, спецификация Язык документа

Софт: Компас - 3D v13 (cdw, spw)

Каталог / Машиностроение и механика / Газотурбонагнетатель PDH-25

Просмотр файлов
Спецификация.spw
Сборочный чертеж PDH 25.cdw
Опорный узел.cdw
КП по СТУ (пояснительная записка).doc
