Гидравлическая установка для испытания технологической крышки

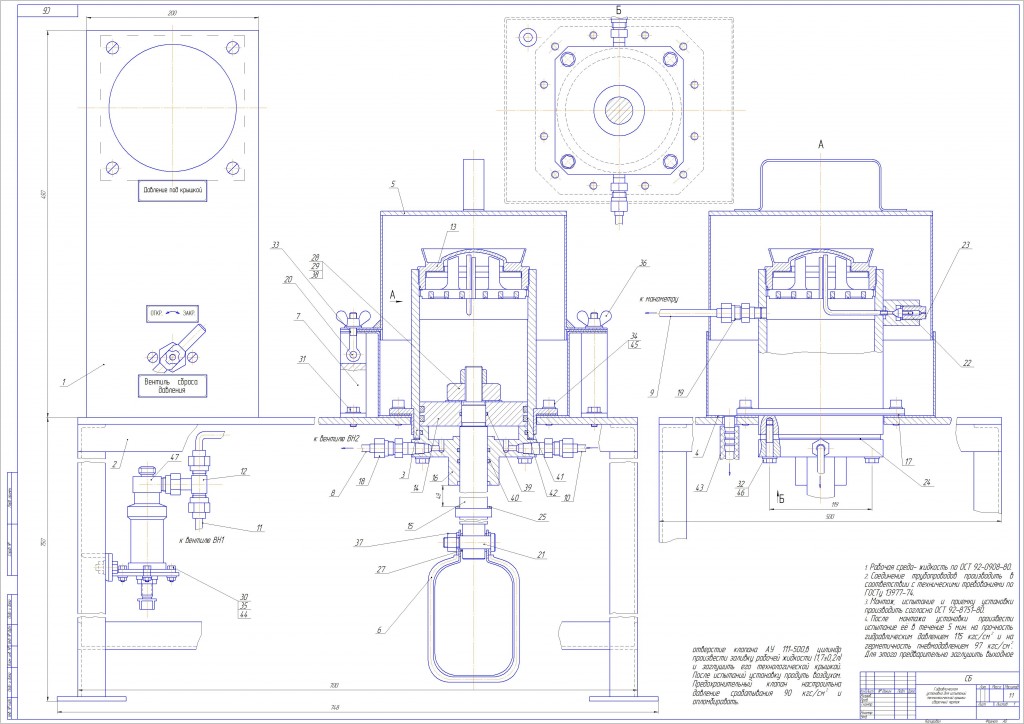

Установка предназначена для проверки на прочность гидравлическим испытанием технологической крышки. Данные испытания проводятся с целью определения величины давления разрушения изделия и нахождения действительного запаса прочности по давлению. Установка представляет собой рабочий стол, сваренный из швеллеров и листового материала, на котором установлены пневмогидроцилиндр и предохранительный клапан. Под столом емкость для слива жидкости.

Состав: Сборочный чертеж, спецификация Язык документа

Софт: Компас 3D - v13 и word

Каталог / Машиностроение и механика / Гидравлическая установка для испытания технологической крышки

Просмотр файлов
Установка.cdw
СП.doc
