Гидравлический прихват

Гидравлический прихват- предназначен для закрепления заготовок при механической обработке.

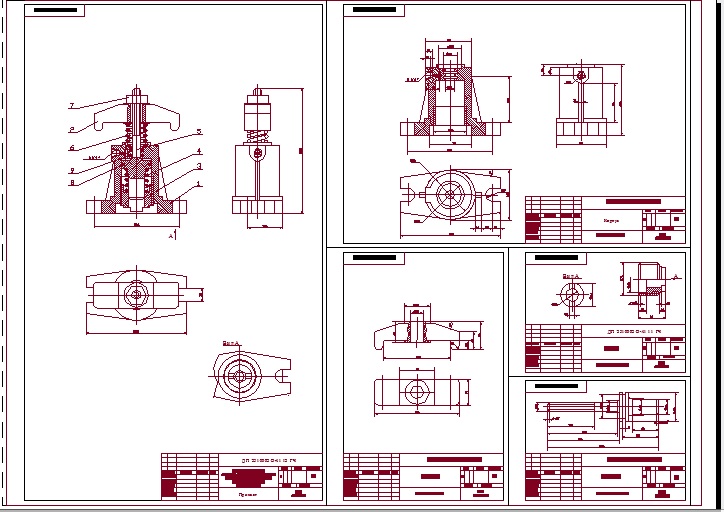

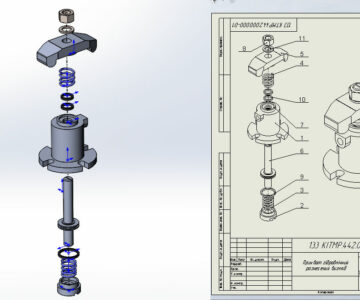

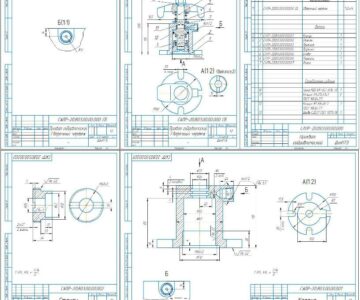

Масло под давлением поступает через левое отверстие в полость корпуса позиция 1. При этом поршень позиция 5 опускается, прижим позиция 2 прижимает заготовку к столу станка или опорной плоскости приспособления» а пружины позиция 4, 6 сжимаются. Для освобождений заготовки масло удаляется из полости корпуса, под действием пружины позиция 4 поршень поднимается вверх и прижим освобождает заготовку. Кольца позиция 8, 9 из маслостойкой резины обеспечивают уплотнение поршня.

Ремонтная база на ТОО "Кокшетау-Мельинвест". Организация и планирование работ. Техническое обслуживание и ремонт
вальцового станка. Прихват. ВТШ г. Щучинск

Состав: СБ, спецификация, деталировка. Язык документа

Софт: AutoCAD

Каталог / Машиностроение и механика / Гидравлический прихват

Просмотр файлов
приспособление.dwg
Спецификация.doc
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.

Еще чертежи и проекты по этой теме:

Фрагмент

Рейтинг: 400

Софт: КОМПАС-3D 16

Состав: Схема генплана ОАО «Лукское» до и после реконструкции (1 л., Формат А1); Перспективная технологическая планировка ЦРМ (1 л., Формат А1) ; Перспективная технологическая планировка профилактория с гаражом (1 л., Формат А1) ; Планировочное решение универсального участка очистки машин, сборочных единиц и деталей с сис-ой оборотного водоснабжения (1 л., Формат А1); Схема ресурсосберегающего технологического процесса очистки дви-ля и его деталей при ремонте (1 л., Формат А1) ; Схема ресурсосберегающего технологического процесса очистки двигателя и его деталей при рем-те (1 л., Формат А1) ; Моечная машина для мойки деталей и агрегатов. Чертеж общего вида (1 л., Формат А1) ; Механизм чистящий. Сборочный чертеж (1 л., Формат А1) ; Вал (1 л., Формат А3) ; Наконечник (1 л., Формат А3) ; Рейка(1 л., Формат А3) ; Шестерня(1 л., Формат А3) ; Корпус(1 л., Формат А3) ; Корпус крепления цилиндра(1 л., Формат А3); Корпус(1 л., Формат А3) ; Фланец(1 л., Формат А3) ;Технико-экономическое обоснование проекта(1 л., Формат А1).

0  0 3
Совершенствование ремонтно-обслуживающей базы ОАО «Лукское» с разработкой участка технического обслуживания и диагностики центральной ремонтной мастерской»

14 КОММЕНТАРИЕВ

1
2012-06-13 в 22:21 Ответить

Извиняюсь.. обнаружил косяк в своейработе... на общем виде есть ширина нижней части корпуса, а имено 116 мм.. размер должен быть на всю ширину..

    2
    2014-03-04 в 12:32 Ответить

    Здравствуйте , пожалуйста напишите какой у вас размер в высоту.

3
2014-05-07 в 14:10 Ответить

Здравствуйте открыла чертеж там пуста, я заплатила за пустую страницу

    4
    2014-05-07 в 14:14 Ответить

    чем открывали?? все что на предпросмотре то и а файле. проверено.

5
2014-05-28 в 14:57 Ответить

Ребята, открыл архив, вытащил спецификацию и приспособление. Спецификация есть, а вот открываю приспособление в компасе и тоже пустой лист. Что делать ?

8
2016-05-21 в 08:01 Ответить

Чертеж стакана тоже имеется?

    9
    2016-05-21 в 08:05 Ответить

    на предпросмотре справа детали(сверху вниз) - корпус, прижим, стакан, поршень

10
2016-05-22 в 16:26 Ответить

Скачала, не открывается

12
2016-05-22 в 16:34 Ответить

Все открылось, но только как на предосмотре(((( по отдельности чертежей нет или я что-то не так делаю?

14
2016-05-22 в 16:47 Ответить

все, разобрались. все есть, спасибо. очень выручили)))
