БУ-1.00.000СБ Блок управления

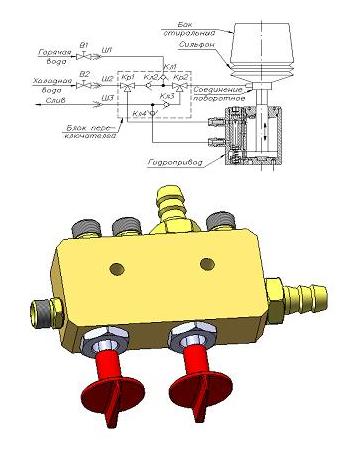

Блок управления в виде золотникового распределителя предназначен для подачи жидкости в требуемом направлении

Состав: Модели деталей 3D и сборочный чертеж (СБ)

Софт: SolidWorks, SLDPRT, SLDASM

Просмотр файлов
БУ-1.00.000СБ Блок управления.SLDASM
БУ-1.00.001 Вентиль.SLDPRT
БУ-1.00.001-01 Вентиль.SLDPRT
БУ-1.00.002 Корпус.SLDPRT
БУ-1.00.003 Крышка.SLDPRT
БУ-1.00.004 Седло.SLDPRT
БУ-1.00.004-01 Седло.SLDPRT
БУ-1.00.005 Штуцер .SLDPRT
БУ-1.00.006 Уплотнение .SLDPRT
БУ-1.00.006-01 Уплотнение .SLDPRT
БУ-1.00.007 Ручка .SLDPRT
Пружина 20-0,6-3-25.SLDPRT
СМ-5.00.019 Штуцер М16х1,5х22.SLDPRT
Шарик 15-5 ГОСТ 3722-81.SLDPRT
Шарик 22-5 ГОСТ 3722-81.SLDPRT
