Бугель съемный задвижки Ду150

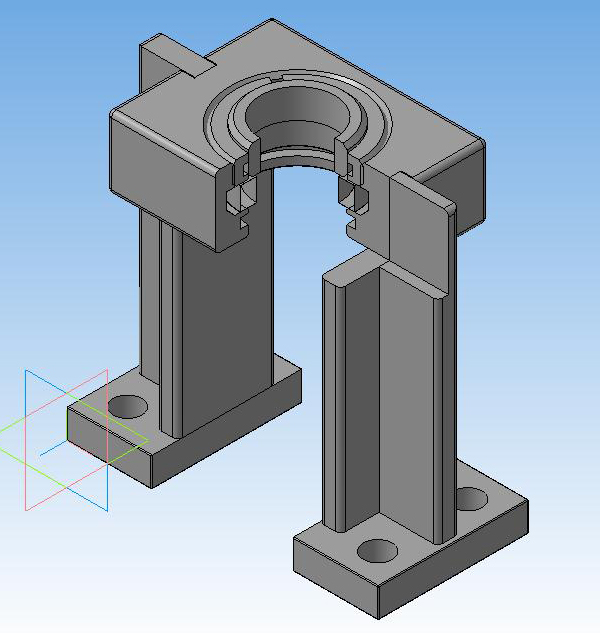

Чертежи бугеля задвижки Ду 150 изготовлены по образцу (существующий бугель треснул при разборке) согласно аварийной заявке. В проектируемый бугель были внесены изменения (усилены ребра жесткости, материал – сталь3 вместо хрупкого чугуна).

Состав: 3D сборка, чертежи для изготовления Язык документа

Софт: КОМПАС-3D 13 sp1

Просмотр файлов
ЗА-63...Бугель/
ЗА-63...Бугель/Втулка.m3d
ЗА-63...Бугель/ЗА-63.00.00 СБ Бугель.cdw
ЗА-63...Бугель/ЗА-63.00.01 Корпус.cdw
ЗА-63...Бугель/ЗА-63.00.02 Гайка.cdw
ЗА-63...Бугель/ЗА-63.00.03 Втулка.cdw
ЗА-63...Бугель/ЗА-63.01.00 СБ Ножка.cdw
ЗА-63...Бугель/ЗА-63.01.01 Ребро №1.cdw
ЗА-63...Бугель/ЗА-63.01.02 Ребро №2.cdw
ЗА-63...Бугель/ЗА-63.01.03 Пластина.cdw
ЗА-63...Бугель/заявка на материалы.doc
ЗА-63...Бугель/Кольцо.m3d
ЗА-63...Бугель/Ножка.m3d
ЗА-63...Бугель/Основание.m3d
ЗА-63...Бугель/Пластина.m3d
ЗА-63...Бугель/Ребро.m3d
ЗА-63...Бугель/Сборка кольца.a3d
ЗА-63...Бугель/Сборка всего.a3d
ЗА-63...Бугель/Сборка корпус.a3d
ЗА-63...Бугель/Сборка ножка.a3d
ЗА-63...Бугель/Упорный подшипник.m3d
ЗА-63...Бугель/Чертеж всего разрушен 2.cdw
ЗА-63...Бугель/Чертеж всего разрушен.cdw
ЗА-63...Бугель/Чертеж всего.cdw
ЗА-63...Бугель/Чертеж втулки.cdw
ЗА-63...Бугель/Чертеж кольца.cdw
ЗА-63...Бугель/Чертеж корпус.cdw
ЗА-63...Бугель/Чертеж основание.cdw
ЗА-63...Бугель/Чертеж пластины.cdw
ЗА-63...Бугель/Чертеж ребра №2.cdw
ЗА-63...Бугель/Чертеж ребрра №1.cdw
ЗА-63...Бугель/Чертеж сборки ножки.cdw
