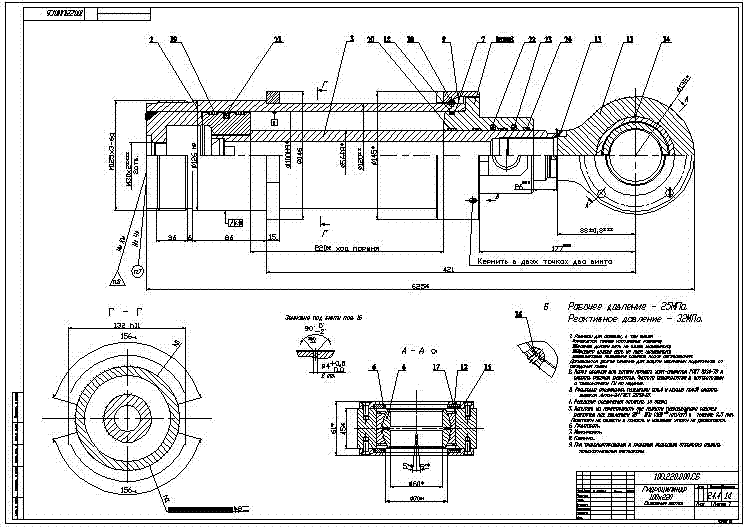

Чертеж гидравлического цилиндра 100х220х56

Чертеж гидравлического цилиндра
Диаметр штока 56 мм
Диаметр поршня 100 мм
Ход цилиндра 220 мм
Рабочее давление 25 МПа
Реактивное давление 32 МПа

Состав: Сборочный чертеж, Спецификация Язык документа

Софт: AutoCAD 2002

Каталог / Машиностроение и механика / Гидравлика и пневматика / Чертеж гидравлического цилиндра 100х220х56

Просмотр файлов
ГЦ100х220x56.dwg
