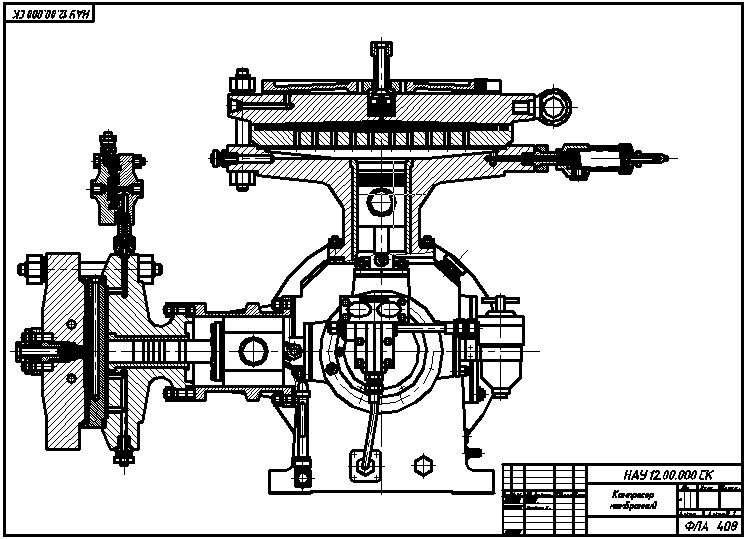

Чертеж мембранного компрессора

Национальный авиационный университет
Кафедра технологий аэропортов
Чертеж мембранного компрессора по дисциплине "Техника аэропортов"
Киев 2013

Мембранный компрессор предназначен для повышения давления газа от 3,5 до 35 МПа и является горизонтальной двухступенчатой ​​машиной сжатия с кулисным механизмом движения.
Компрессор состоит из следующих основных узлов: картера, механизма движения, правого и левого мембранных блоков, газовых клапанов, ограничителей давления, правого и левого подкачивающих насосов, циркуляционного насоса и отстойника.
Ключевые слова: компрессор, мембранный.

Состав: Вид общий (ВО) Язык документа

Софт: AutoCAD 2010

Просмотр файлов
Компрессор мембранний.dwg
