Чертеж одностороннего гидроцилиндра

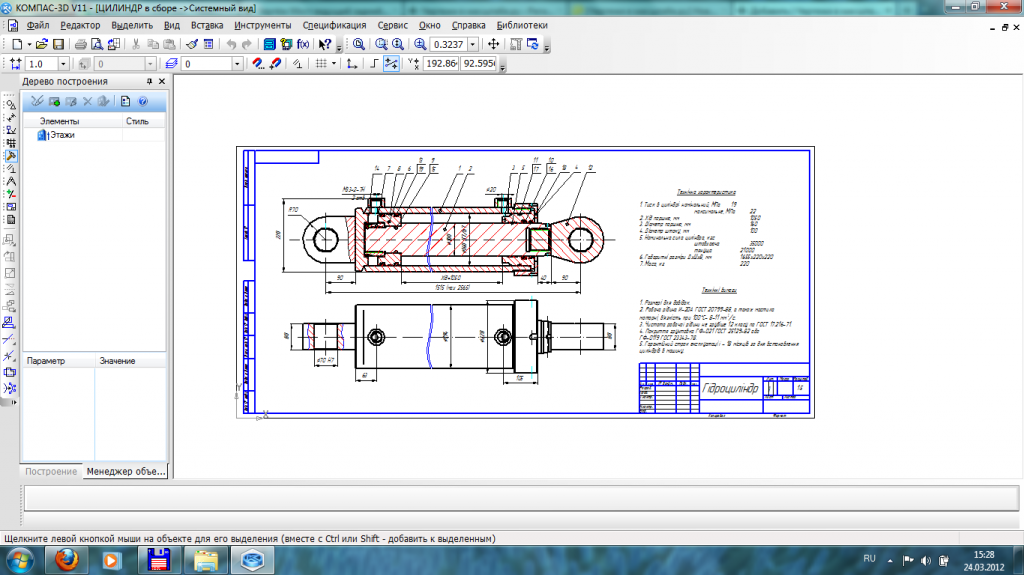

Гидроцилиндр односторонний силовой на давление 32 МПа. Чертеж сборочный с техническими требованиями и характеристиками, спецификациями.

Технічна характеристика
1. Тиск в циліндрі: номінальний, МПа 19 максимальне, МПа 22
2. Хід поршню, мм 1050
3. Діаметр поршню, мм 160
4. Діаметр штоку, мм 100
5. Номинальна сила циліндра, кгс штовхаюча 35000 тянуща 21000
6. Габаритні разміри ДхШхВ, мм 1655х220х220
7. Маса, кг 220

Состав: Сборочный чертеж, спецификации Язык документа

Софт: Компас v11, CDW

Каталог / Машиностроение и механика / Гидравлика и пневматика / Чертеж одностороннего гидроцилиндра

Просмотр файлов
гидроцилиндр/Спецификация1.1.cdw
гидроцилиндр/Спецификация1.2.cdw
гидроцилиндр/ЦИЛИНДР в сборе.cdw
гидроцилиндр
