Чертёж клапана механического

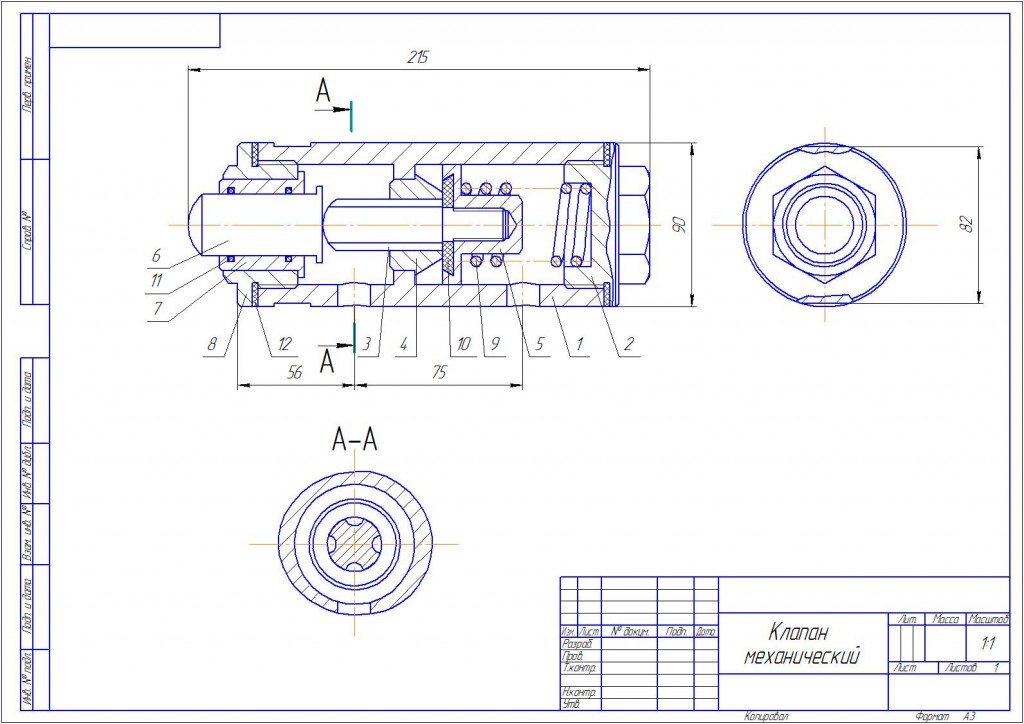

Чертежи клапана механического. архив включает в себя общий вид и деталирование.

Курсовая работа выполнена на основании документов:
1.1. Индивидуального задания на проектирование, вариант № 5
1.2. Стандартов ЕСКД:
-ГОСТ 2.104 - 2006. Основные надписи;
-ГОСТ 2.105 - 95. Общие требования к текстовым документам;
-ГОСТ 2.106 - 96. Текстовые документы;
-ГОСТ 2.109 - 73. Основные требования к чертежам;
-ГОСТ 2.315 - 68. Изображения упрощенные и условные крепежных деталей.
1.3. Государственные стандарты на детали разъемных и неразъёмных соединений.

3. Описание конструкции

Клапан состоит из корпуса, (1) разделенного на две полости, в одну из которых подается сжатый воздух. При перемещении толкателя (6) вправо он давит на шток (3), отодвигая клапан (5). Сжатый воздух проходит через механический клапан по продольным пазам штока к распыляющему устройству. При снятии нагрузки с толкателя под действием пружины клапан, шток и толкатель возвращаются в

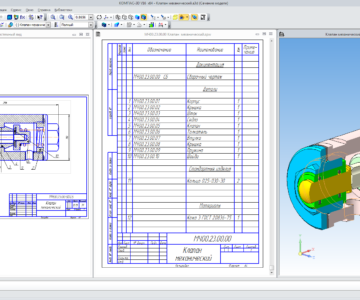

Состав: Сборочный чертёж(СБ), Корпус, Крышка, Шток, Седло, Клапан, Толкатель, Втулка, Пояснительная записка, Спецификация. Язык документа

Софт: Компас V12

Просмотр файлов
Чертежи/1. Корпус.cdw
Чертежи/2. Крышка.cdw
Чертежи/3. Шток.cdw
Чертежи/4. Седло.cdw
Чертежи/5. Клапан.cdw
Чертежи/6. Толкатель.cdw
Чертежи/7. Втулка.cdw
Чертежи/Клапан механический (СБ).cdw
Чертежи
Чертежи/Спецификация.spw
Чертежи/Пояснительная записка.kdw
